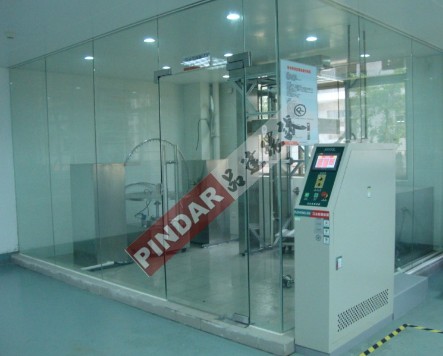

一、IPX1~IPX9 淋雨试验室 IP防护等级试验室产品用途

各IP防水等级组合可按需定制

    主要适用于户外照明、室外灯具、家用电器、通讯产品、信号装置及汽车灯具等产品做外壳防护等级测试（IP防水等级试验）。

淋水试验装置根据GB-4208、DIN-40050-9、IEC-60529、ISO-20653《外壳防护等级（IP代码）》设计制造，适用于电气产品进行第二位特征数字为IPX1~9K的防水试验。



二、IPX1~IPX9 淋雨试验室 IP防护等级试验室 主要参数：



IP X1 = Dripping water

IP X2 = Dripping water when tilted up to 15°

IP X3 = Spraying water at any angle up to 60°

IP X4 = Splashing water

IP X4K = splash water with increased

IP X5 = Water jets

IP X6 = Powerful water jets

IP X6K = strong high-velocity water

IP X7 = Can be resistant immersion in a short period of time (1m)

IP X8 = Under a certain pressure for a long time immersion

IPX9K = High-pressure water jets



IP X1 = 滴水

IP X2 = 滴水当倾斜到15°时

IP X3 = 水喷雾在任意60°角度内

IP X4 = 水喷洒

IP X4K = 增压溅水

IP X5 = 水射流

IP X6 = 强力水射流

IP X6K = 增压冲水

IP X7 = 可于短时间内耐浸水（1m）

IP X8 = 于一定压力下长时间浸水

IPX9K = 高压水冲击



1. IPX1/IPX2滴水试验装置



试验项目	IPX1	IPX2
标准要求水流量	1.0±0.5mm/min	3.0±0.5mm/min
试验载台	转速1~5 r.p.m，转速可调；试验台水平面可调15°
水  源	自来水



2. IPX3/IPX4溅水试验装置



摆管半径R/mm	IPX3		IPX4
	开孔数	水流量(L/min)	开孔数	水流量(L/min)
压力	50~150kPa.
水  源	自来水



3. IPX4K加压溅水试验装置



摆管半径R/mm	IPX4K
	开孔数	平均縂水流量(L/min)
水  源	自来水



4. IPX3/IPX4花洒装置



IPX3/IPX4 等级试验切换	挡板遮挡喷头三分之一处，即为IPX3试验
孔数	121个（外径Ф102mM，球面直径SФ75.5mm，中间孔1个、内两圈24个孔夹角30°、外四圈96个孔夹角15°，总共121个孔，孔径Ф0.5mm，黄铜制作）
压力	50~150kPa.



5. IPX5/IPX6/IPX6K喷水试验装置



试验项目	IPX5	IPX6	IPX6K
喷射间距	受测品离喷头2.5?3.0米；喷头有专用支架固定.
试验时间	1min/m2 ,至少3min
水  源	自来水
执行标准	GB4208-2008		DIN40050-9



6. IPX7浸水试验箱



内箱直径	800Mm，高度1500Mm
箱体材料	304不锈钢
水位	透明软管，陪不锈钢尺观察水位，标尺1.5M
水箱水位控制	不锈钢浮球，溢水孔配合



7. IPX8潜水试验



容器	SUS304不锈钢罐
尺寸	Φ600mm、H1200mm
增压方式	“气体增压”或“增压泵增压” 本防浸水试验装置带压力保护防暴装置和排水卸压装置
水深模拟	按需定制
压力传感器	“机械式”或“电子式”
试验时间
提升装置	手提式不锈钢吊篮
水位显示	刻度加水位管



8. IPX9K高温高压强喷防水试验装置



水压值	8~10MPa，出货前请指定具体的水压值，我司出货前调试好。
水温值	RT~80±5℃
试验时间：	30s（时间可设定），4个角度共120s，或是相应设定值。
喷水环角度	0°，30°，60°，90°
喷水孔数	4个。
喷水距离	约100mm～150mm
试样台转速	5±1r/min
运行时间控制	1min～9999min(可调)



9. IPX1~IPX9 淋雨试验室 IP防护等级试验室通用转盘系统

a. 转盘直径：500mm

b. 转盘转速：1~5转/分钟，可调。

c. 转盘角度：可倾斜15度

d. 转盘材料：304不锈钢，激光切割而成，客户受测品可由定制夹具固定，或扎带绑定。

e. 带电测试：配防水插座（选配）

f. 转盘高度：可调节高度，调节机构为螺杆原理。

g. 转盘移动性：4个万向脚轮任意移动，带刹车。

h. 转盘材料：304不锈钢

i. 转盘动力系统：电机+减速系统+变频器



10. IPX1~IPX9 淋雨试验室 IP防护等级试验室控制系统

① 采用触屏和PLC及步进闭环控制系统

② 触摸屏：MGCE  7寸 真彩

③　PLC：台达

11. 电源：1∮、220V/380V、50Hz。

12. 受测试样应是未使用过且干净的。

......



三、IPX1~IPX9 淋雨试验室 IP防护等级试验室结构材质和配件系统：

1. 喷水软管：10米

2. 水箱：304不锈钢5张

3. 不锈钢方通20条

4. 电气控制配件选用正泰、欧姆龙、台湾士研、富士等国际知名品牌

5. 水泵：3个 3KW 台湾品牌

6. 触摸屏、PLC、传感器



四、安全保护装置

本试验箱满足国家电工安全标准，布线规范，各接线端口均有明确标注，无裸露。工作室与各电源绝对绝缘，安全可靠。完善的安全保护功能（如下）：

1. 电源超载、短路保护

2. 接地保护

3. 缺水保护

4. 报警讯响提示



五、设备安装、使用环境要求：

1. 环境温度为20℃～25℃；

2. 相对湿度≤85%；

大气压80kPa ~ 106kPa
