一、特性

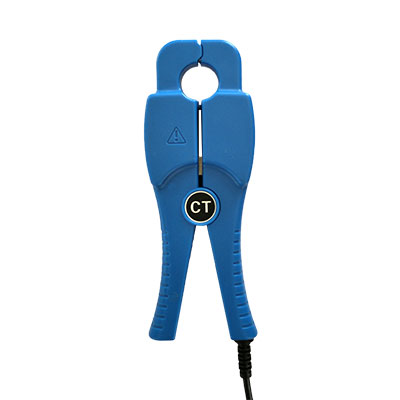

ES020钳形电流传感器是一种高精度交流电流变换器，采用夹钳形结构设计，使用时可快速、容易的自由取放，小巧的体积更易于携带、使用上更加方便。适用于交流电流、漏电流、高次谐波电流、相位、电能、功率、功率因数等检测。
ES020它可配合多种测量仪器，如：电能表现场校验仪、多功能电能表、示波器、数字万用表、电缆识别仪、电缆故障检测仪、双钳式接地电阻测试仪、双钳式相位伏安表、数字式电流记录仪等，可在不断电的状态下，对多种电参量进行测量和比对。广泛用于变电站﹑发电厂﹑工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业。

二、技术规格

特　点 便携式的CT夹钳形结构、使用安全、方便
钳口尺寸 Φ20mm
量　程 AC 0～200A
分辨率 AC 0.1mA
精　度 ±0.2%FS(50Hz/60Hz；23℃±2℃)
相位误差 ≤3°(50Hz/60Hz；23℃±2℃)
匝　比 3000:1
参考负载 RL：0～2A≤100Ω；0～20A≤50Ω；0～200A≤5Ω
外形尺寸 长50mm×厚25mm×高160mm

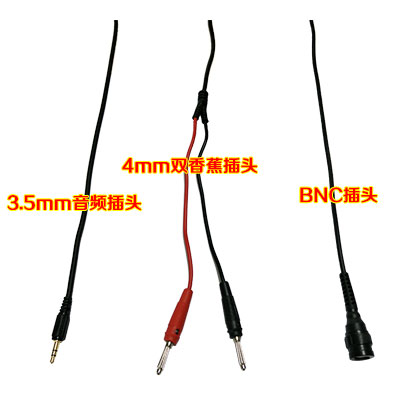

输出接口 3.5mm音频插头
输出线长 2m
质　量 260g
输出方式 电流感应输出
外壳材料 ABS 树脂，阻燃等级94V0
线路电压 在600Vac（绝缘导线）30Vac（裸露导线）测试
工作温度 -25o C to +55o C
绝缘电阻 100 MΩ @ 500Vdc
介质强度 AC3700V/rms (铁心与外壳之间)
电流频率 45Hz～65Hz(被测电流频率)
频率特性 10Hz～100kHz
