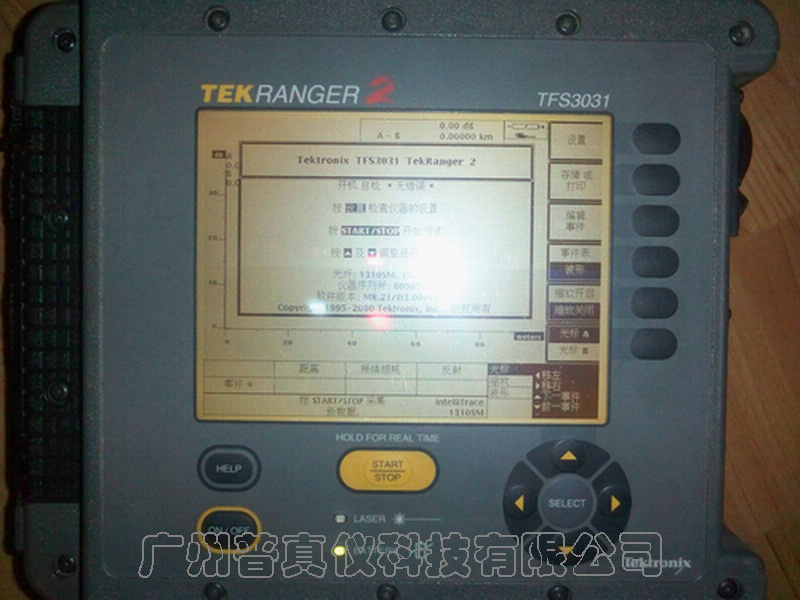

产品名称：TEKTRONIX TFS3031 单键自动光纤分析仪
  现货9成新 彩色中文显示，可以测试160KM

简要说明：  tektronix tfs3031.pdf

单键自动光纤分析(Intelli Trace专利技术)
单模光纤损耗和距离测试精度跟踪至NIST标准
大的高分辨率显示(640×480,VGA)
反射测试符合Bellcore测试要求
改进的“适时”测试
主机同时提供多模单模测试模块（CCITT C.652）
提供串型RS232口和并型输出口用于打印和PC操作
闪电只读存储器ROM提供方便的仪表升级
坚固的防水防尘的硬件设计
回波检测
可调的熔接点损耗和反射门限
进行测试事件的文件编辑
4小时电池快速充电时间
全中文用户界面和Help帮助软件rc=httri


  详细介绍：
特　性
单键自动光纤分析(Intelli Trace专利技术)
单模光纤损耗和距离测试精度跟踪至NIST标准
大的高分辨率显示(640×480,VGA)
反射测试符合Bellcore测试要求
改进的“适时”测试
主机同时提供多模单模测试模块（CCITT C.652）
提供串型RS232口和并型输出口用于打印和PC操作
闪电只读存储器ROM提供方便的仪表升级
坚固的防水防尘的硬件设计
回波检测
可调的熔接点损耗和反射门限
进行测试事件的文件编辑
4小时电池快速充电时间
全中文用户界面和Help帮助软件

优良的性能
TekRange2 TFS3031结合动态范围，测试范围和盲区性能提出一个新的性能标准，使您方便的同

时观测近端的和175km远端的事件。

方便的数据存储
测试数据能存储在TFS3031的内部存储器中或通过仪表的软盘驱动器存储在标准软盘上。在

WINOOWs环境下FMTAP分析软件包对测试数据进行方便详细的分析，测试数据能在泰克公司

FiberMaster OTDR上运用。

简单的系统软件升级
TFS3031软盘驱动器选件和RS232接口提供简单方便的软件升级，满足最新的测试标准。

技术指标
·光口指标
·850nm 光输出口:850±30nm
·1300nm 光输出口:1300±30nm
·1310nm 光输出口:1310±20nm
·1550nm 光输出口:1550±200nm
·损耗门限:0.02dB 最小
·损耗分辨率:0.001dB
·动态和测试范围:   动态范围
SNR=1  测试范围
Bellcoer:GR-196-core
850nm(01选件) 31dB 25dB
850/1300nm(03选件) 31/28dB 25/22dB
1300nm(04选件) 30dB 24dB
1310/1550nm(06选件) 30/28dB 24/22dB
1310/1550nm(10选件) 35/35dB 28/28dB

·读出分辨率:25cm最小
·距离测试:米,英尺,英里
·OTDR距离范围设定:
·单模:1-24Km
·多模:1-40Km
·系统测试精度2:距离-+4m 损耗 -+0.01dB
·距离分辨率:(IntelliTrace 技术)25cm-40cm
·距离精度3:±1.25m ±10^-5*测试距离
·线性度:0.02dB /dB
·反射精度:满足Bellcore CR -196 CORE
·测试时间:(IntelliTrace技术) 少于3分钟(20dB 累积损耗)
·死区(01,03,04,06，10选件)
  事件检测 损耗测试
单模 5m 15m
多模 3.5m 8m

·显示:高分辨率640*480.7.2英寸,亮度可调
