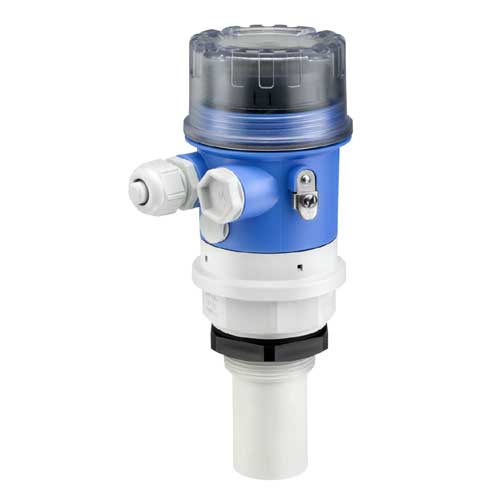

名称：物位仪表/超声波物位计

型号：FMU30-AAHEAAGGF

传感器：Prosonic(两线制)一体化 FMU30

温度℃：-20…+60

操作压力（abs）bar:0.7…3

过程连接：G/NPT 1 1/2＂,2＂

测量端材质：PVDF

密封：EPDM

盲区m:0.25/0.35

最大量程（液体）m:5/8

最大量程（固体）m:2/3.5

外壳防护等级：IP66/68

输出：4…20Ma

电源：2线制 14…35VDC

继电器：FTU230/231

技术资料：TI440F

产品描述

用于液体、浆料和固体散料的非接触式物位测量的一体式变送器

优点

• 四行纯文本显示的菜单式现场操作，快速简单地进行仪表调试，具有7种可选语言
• 现场包络线显示，简单进行仪表故障诊断
• 多达32点的线性化功能可将长度、体积或流量测量值转换成任意单位
• 非接触式测量方法最大限度地降低维护成本
• 使用G 1?或1? NPT螺纹接口进行安装
• 集成温度传感器，自动对受温度影响的声速进行校正

应用领域

• 用于对液体、浆料和固体散料的连续非接触式物位测量
• 通过4 ... 20 mA信号进行系统集成
• 最大测量范围:
  1?" 传感器: 液体5m 固体2m
• 2" 传感器: 液体:8m 固体3.5m

性能参数

响应时间：min.2s,取决于参数设置

参考操作条件：

温度：﹢20℃

压力：1013mbar abs.

湿度：50%

理想反射面（如平静，光滑液体表面）

信号波束内无干扰反射

设置下列应用参数：

--罐体形状：平顶罐

--介质特性：液体

--过程条件：平稳液面

测量值分辨率：1mm

脉冲频率：max.0.5Hz 实际值与仪表类型和参数设置相关

测量误差：参考操作条件下的典型值（包括线性度，可重复性和迟滞性）：

          ±3mm或设定为量程的0.2%（空标），选取两者中较大者

蒸汽压力的影响：20℃时的蒸汽压力对超声波物位测量精度的影响具有代表性。

20℃时的蒸汽压力低于50mbar时，超声波物位测量可以达到很高的测量精度。这适用于水，水溶液，含固水溶液，稀酸（盐酸，硫酸…），稀基（苛性钠…），油，油脂，泥浆，浆料等介质。高蒸汽压力或除气介质（乙醇，丙酮，氨…）会影响仪表的测量精确。

环境条件

环境温度：-20℃…﹢60℃

         户外使用仪表进行测量时，安装防护罩，避免仪表日光直射或雨水淋湿

储存温度：-40℃…﹢80℃

对温度循环变化的耐受程度：符合DIN EN 60068-2-14标准；Nb测试：在﹢60℃/-20℃下以0.5K/min的温度变化，循环100次

气候等级：DIN EN 60068-2-38（Z/AD测试）DIN/IEC 68 T2-30Db

防护等级：密闭外壳：

          --IP68

          --IP66

          开放式外壳时：

          IP20(与显示单元入口的防护等级一致)

抗振性：DIN EN 60068-2-64/IEC 68-2-64:20…2000Hz,1(m/s2)2/Hz;3×100min

电磁兼容性（EMC）电磁兼容性符合EN 61326及NAMUR EMC(NE21)标准。详细信息符合标准声明

过程条件

过程温度：-20℃...﹢60℃ 探头中集成了一个温度传感器用于校正温度变化对时间行程原理测量的影响

过程压力：0.7bar...3bar abs.

外壳设计：外壳类型：F16外壳

          材料：外壳：PBT-FR 外壳盖：PBT/PA

          外壳盖：不带现场显示单元的型号：平盖，灰色

                  带现场显示单元的型号：高盖，透明

现场操作：操作 可使用LCD显示屏上的三个按键直接设置仪表。设备的所有功能可以通过菜单进行设置。菜单由功能组和功能选项组成。在功能选项中读取或调整应用参数，指导用户完成整个仪表设置过程。

认证

CE认证：测量系统符合EC准则的法律要求。

防爆认证（Ex）:详细信息请参考“订购信息”。

其他标准：EN60529

          外壳防护等级（IP-代码）

           EN61326系列标准

           用于测量，控制和实验室用电气设备的EMC系列标准

           NAMUR

           化工行业控制与调节标准协会
