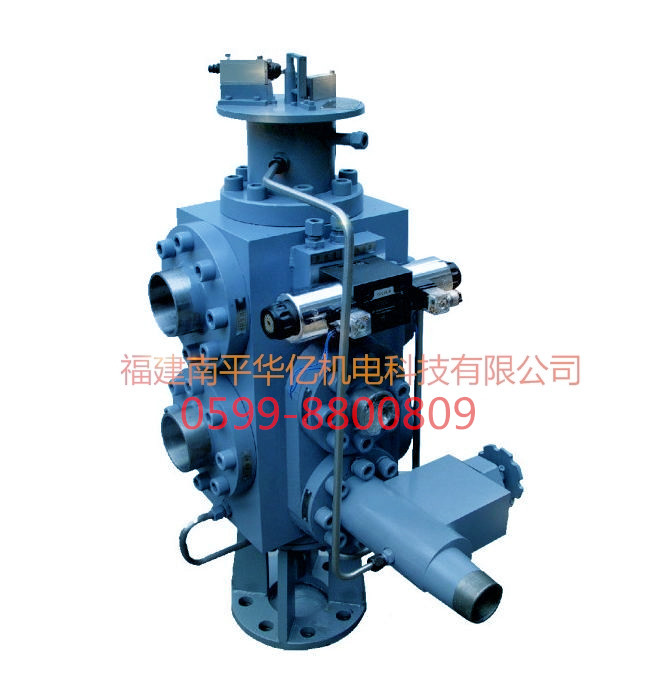

SGP集成事故配压阀 SP事故配压阀

一、概述
SGP集成事故配压阀是一种二位六通型换向阀，用于水电站水轮发电机组的过速保护系统中，当机组转速过高，调速器关闭导水机构操作失灵时，SGP集成事故配压阀接受过速保护信号动作，其阀芯在差压作用下换向，将调速器切除，油系统中的压力油直接操作导水机构的接力器，紧急关闭导水机构，防止机组过速，为水轮发电机组的正常运行提供安全可靠的保护。
本品通过优化设计，将传统GC型过速限制器上的电磁配压阀、油阀、事故配压阀集成于一体，体积更小，动作更可靠；它采用液压缓冲装置克服了GC型过速限制器在动作时的轰鸣声，动作平稳，使用寿命更长；它既可立装，也可卧装，安装方便，布置场地小。
二、主要技术参数
■ 额定压力：2.5MPa 4.0MPa 6.4MPa
■ 电源电压：220VDC 110VDC 220VAC
■ 输出接点：SPDT
■ 接点容量：5A/AC220V
■ 环境温度：5～40℃
■ 相对湿度：≤95%RH
■ 安装方式：水平、垂直安装均可
■ 连接方式：法兰连接，法兰标准：GB9119-2000
