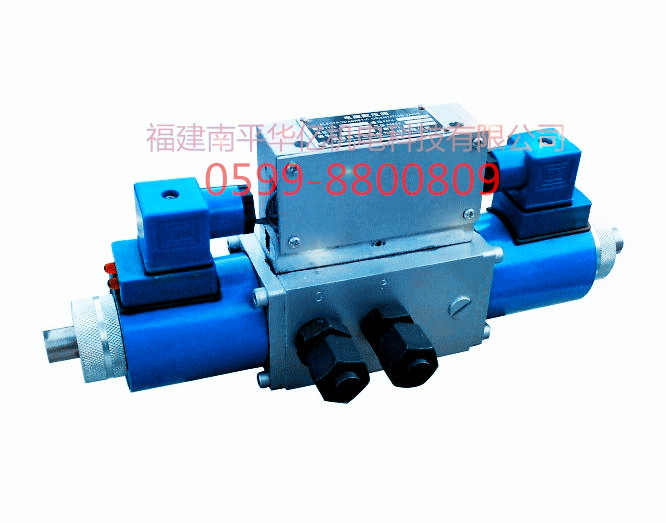

DPW电磁配压阀 DYW电磁配压阀

一、概述
DPW-8-63G/B型电磁配压阀为带有辅助接点可自断电的卧式二位四通电磁换向阀，用于水电站及其它各种液压控制系统中，为二位式执行机构(如液压阀、调速器油缸等)换向配油。
DYW-15-63B型电液动配压阀，是带有液压放大的二位四通电液动换向阀。它比一般电磁配压阀多一级液压放大，控制流量较大，可用于水电站各种液压控制系统中，为工作流量较大的二位执行机构(如液压阀，主阀油缸等)换向配油。
二、特点
■ 采用全密封接线盒，接合面处均用特种密封胶密封，电器绝缘性能及防护等级高。
■ 阀芯为水平卧设，驱动功率小，有多种等级直流工作电压可供选择。
■ 阀芯无需加设无压排油管，回油直接进入集油槽。
■ 设有滚珠型机械自保持机构，可调整弹簧压缩量改变自保持力的大小。
■ 行程开关动作可靠，接点容量大。
■ 电磁铁的结构形式为湿式，外壳兼作导磁路且有较好的防护结构，动铁芯连接杆引出端盖外，可手动切换。
三、技术参数
■ 型号 DPW－8－63G/B DYW-15-63B
■ 额定流量（1/min） 25 63
■ 工作压力（Mpa） 2.5-6.3 2.5-6.3
■ 内泄漏（ml/min） ≤20 ≤50
■ 电磁铁额定电压（V）DC.36 48 110 220 DC.36 48 110 220
■ 电磁铁消耗功率（W） 25-35 25-35
■ 管路通径（mm） 8 给油管15，回油管18
■ 管路连接方式 　　 卡套式接头 　　 焊接式接头
■ 总重量（Kg） 6 15
■ 环境温度：＋5℃-- +40℃ 介质温度：≤50℃ 相对湿度：≤95%
