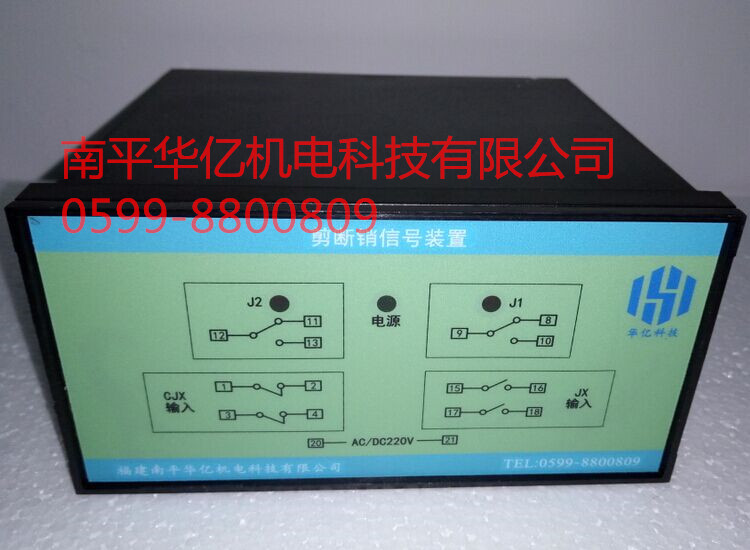

ZJX-3D剪断销信号装置    JDS剪断销信号装置

一、概述
ZJX-3剪断销信号装置采用单片机智能控制,采集24路剪断销信号器的信号.当水轮机某个剪断销信号器剪断时,其中信号器销体及导线同时被剪断,装置上液晶显示出是第几路信号器剪断及总共报警路数,同时继电器动作,并将数据经RS485接口远传.
二、特点
■ 最多可以监测24路信号，可以在8~24路之间设置；
■ 可直观显示第几路报警及总共报警路数；
■ 汉字液晶美观可靠，便于运行人员观察；
■ 单片机串行通讯输出数据，便于监控系统采集。
三、技术参数
■ 输入信号：常闭型或常开型剪断销信号器
■ 输入路数：8—24路之间选择
■ 工作电压：DC220V，DC24V
■ 输出接点容量：5A/250VAC，5A/30VDC
四、工作原理:
水轮机发电机组配置的剪断销信号器接入JDS信号装置，经隔离后传至单片机系统。单片机实时采集输入信号状态，并将状态信息送至液晶屏显示及串行通讯口输出，同时继电器动作。
