运行前的检查
流量计投运前进行下述检查；
l 流量计在运输和安装中有无损伤；
l 使用电源电压同铭牌电压是否相符；
l 使用正确流量值的保险丝；
l 仪表正确接地；
l 量程设定是否正确（见转换器部分有关内容）；
检查后，打开管道阀门使液体充满管线系统，应注意排除泄露和系统内的残留气体。接通仪
表电源，一般流量计通电预热10分钟即可正常工作。
4-20mA信号热水流量计是一种真正的体积流量计。对于制造商和用户来说， 只要
普通的水实际标定后就可以测量其他任何导电流体介质的体积流量，而不需要任何修正。这是4-20mA信号热水流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并且有极高的可靠性。
4-20mA信号热水流量计是采用国际先进技术研发的一种高智能、高可靠性的流量计,不仅可用于一般的过程检测,还适用于矿浆、纸浆及糊状液体的测量，广泛应用于石油、化工、钢铁、食品、电力、造纸、水利给排水、水政水资源等行业。
4-20mA信号热水流量计主要技术数据
4-20mA信号热水流量计公称通径：DN6-3000mm
公称压力：0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)
精 度：±0.2% ±0.5%(示值误差)
测量范围(流量):0-1m/s至0-10m/s
4-20mA信号热水流量计介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
环境温度：-25℃～+60℃
4-20mA信号热水流量计环境湿度：5～100%RH（相对湿度）
4-20mA信号热水流量计介质电导率：大于20μS/cm
安 装：一体型、分体型
4-20mA信号热水流量计外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头
从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）
电极结构：三电极结构、
4-20mA信号热水流量计被测介质温度：氯丁橡胶衬里80℃，聚氨脂衬里80℃，聚四氟乙烯衬里180℃， 耐高温橡胶衬里120℃
传感器输出信号：0-0.2mVp-p至0-2mVp-p
电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
4-20mA信号热水流量计防爆标志：ExmⅡT4，ExmdⅡBT4
二、4-20mA信号热水流量计特点
测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
测量管无阻碍、无活动部件、无压损，直管段要求较低。
电磁流量传感器可带接地电极，实现仪表良好接地。
电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
全数字量处理，抗干扰能力强，测量可靠，精确度高。
4-20mA信号热水流量计高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
4-20mA信号热水流量计流量：
内径（mm）
10
15
20
25
32
40
50
65
Qmin（m3/h）
0.0283
0.0636
0.12
0.176
0.29
0.452
0.7
1.19
Qmax（m3/h）
4.24
9.54
16.96
26.5
43.42
67.85
106.0
179.0
内径（mm）
80
100
125
150
200
250
300
350
Qmin（m3/h）
1.8
2.82
4.41
6.36
11.3
17.6
25.4
34.6
Qmax（m3/h）
271.0
424.0
662.0
954.0
1690
2650
3810
5190
内径（mm）
400
450
500
550
600
700
800
900
Qmin（m3/h）
45.2
57.2
77.6
85.5
101.0
138.0
180.0
229.0
Qmax（m3/h）
6780
8570
10600
12800
15200
20700
27100
34300
内径（mm）
1000
1100
1200
1400
1600
1800
2000
2200
Qmin（m3/h）
282.0
342.0
407.0
554.1
732.7
916.0
1131.0
1368.4
Qmax（m3/h）
42400
51300
61000
83121
108566
137404
169635
205258
·
·
电源
交流
85—265V，45—400Hz
直流
11—40V
4-20mA信号热水流量计操作键和显示
按键式
4个薄膜按键可设定选择全部参数，也可利用PC机（RS232）对转换器设定编程；
3行LCD宽视角、宽温、带背光显示；
第1行显示流量值；
第2行显示流量单位；
第3行显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
磁键式
2个磁键用于显示参数的选择和复位，利用PC机（RS232）对转换器设定编程；
2行LCD宽视角、宽温、带背光显示：
第1行:磁键选择:显示流量百分比、正向总量、反向总量、差值总量、报警、流速。
第2行：显示流量。
内部积算器
正向总量、反向总量及差值总量。
4-20mA信号热水流量计输出信号
单向模拟输出
全隔离，负载≤600D．（20mA时）；
上限：0—21mA可选，每档lmA；
下限：0—21mA可选，每档1mA；
正、反向流量输出方式编程。
双向模拟输出
下限限制为。或4mA，其他同单向模拟输出。
双向脉冲输出
两路输出分别对应正向和反向流量,频率0～800Hz,上限1—800Hz可选,每档IHz；
方波或选定脉宽，选定脉宽上限2．5S，每档1ms；
无源隔离晶体管开关输出，可吸收250mA的电流，耐压35V。
双路报警输出
可报警（编程）高／低流量、空管、故障状态、正，，反向流量、模拟量超量程、脉冲量超量程、脉冲小信号切除，输出极性可选；
带隔离保护的晶体管开关输出,可吸收250mA的电流,耐压35V.（与脉冲输出不隔离）
数字通讯
RS232，RS485，HART
4-20mA信号热水流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
型号
口径
JKM-LDE
15~2600
代号
安装形式
Y
一体式
F
分体式
代号
转换器型号
ZA
圆形
ZB
方形
代号
输出信号
I.4
4~20mA
f
频率 1KHz
Rs
串行通讯（485）
C
控制输出
代号
防爆要求
N
无防爆
EX
防爆（仅适用于分体式）
代号
介质温度
T1
≤65℃
T2
≤120℃
T3
≤180℃(仅适用于分体式）
代号
内衬材质
NE
氯丁橡胶（≤65℃）
PTFE
聚四氟乙烯（≤189℃）
PVC
聚氯乙烯（≤70℃）
代号
电极材质
316L
不锈钢
HC
哈氏合金C
HB
哈氏合金B
Ti
钛
Ta
钽
·
4-20mA信号热水流量计系列的产品销量在同行业中稳居前列，技术稳定性好精度高深得用户好评。欢迎来电洽谈
· 产品价格承诺
· 1、在同等竞争条件下，我公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以最优惠的价格提供给贵方。
· 2、在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素造成的设备损坏，供方维修或提供的配件均按成本价计。
转换器IP65
11
12
2018

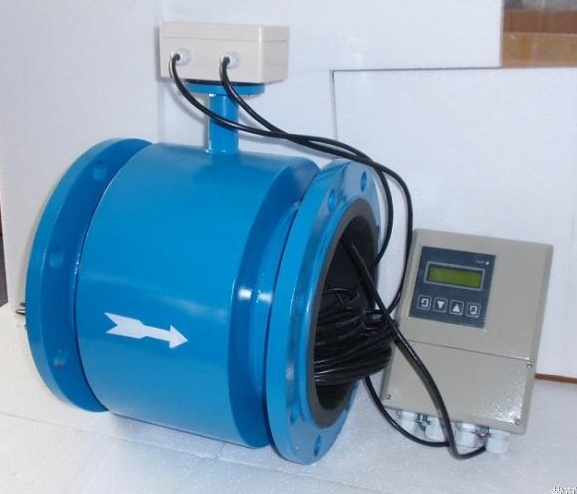

4-20mA信号热水流量计，硫酸钡流量计 化工污水流量计
