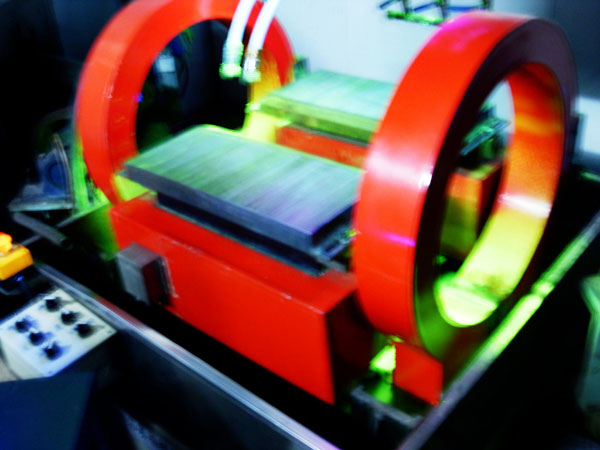

CJH-20000AT管端专用荧光磁粉探伤机

该磁粉探伤机能满足的工艺要求

1采用荧光磁粉表层裂纹探伤的形式，磁化方式能发现工件

各检测点的表面缺陷。

2 正确、合理选择工艺参数，合理设定电流强度、通电时间、荧光照度等参数，即可保证探伤灵敏度要求。磁化采用非接触式线圈磁轭法，磁轭无限止接触工件，工件旋转，磁场不转的相对原理检测纵向裂纹。纵向磁化采用线圈法，检测周向裂纹，电流加载时，电流强度应从小到大，逐步增加，该机采用了高灵敏度检测电路，实现了不烧伤工件；探伤对油管表面无任何损伤。

    3本设备并配备电流上下限声光报警装置。

4采用远离式退磁方式，剩磁强度小于4高斯（0.5mT）。

5本机采用水基或油基磁悬液，可以保证探伤效果的同时满足安全防火要求。

6本机周向磁化和纵向磁化既可分别进行，又可同时进行即复合磁化；电流无级调节。

7本设备配紫外线照射系统，观察裂纹清楚。

探伤机的主要参数

1主要技术参数

1.1周向磁化（无接触）：交流，0-20000AT（有效值），无级调节，带断电相位控制。

1.2 纵向磁化（无接触）：交流0-20000AT（有效值），无级调节，带断电相位控制。

1.3退磁强度≤0.4mT

1.4紫外线灯强度：紫外线灯下口中心到被探伤件表面380mm的位置上紫外线的强度不小于1000μW/cm2。

1.5探伤灵敏度： A2型试片全方向能清晰显示

1.6纵向线圈内径Φ400mm。

1.7周向磁轭截面40×400mm

1.8观察区长度400mm

1.9磁悬液箱容积30升

1.10设备运行暂载率为30%
