▊ 前言

     IC 卡智能燃气表经过十多年的发展，整体质量也提高到了基本满足实际应用的水平。 解决了长期困扰燃气公司的“入户抄表难”、“气费收缴难”问题。然而，近年来的能源价 格上涨，使得燃气公司在燃气调价当中蒙受了损失。无法对表进行有效监控，也是许多燃气 公司对 IC 卡表失去信心的原因之一。

     本世纪初，有线集中/远传抄表一度兴起，试图弥补 IC 卡燃气表的不足，但其可靠性 也不高，加上复杂的安装和维护要求以及成本过高等因素，限制了有线远传系统的发展。

     利用铝塑复合管进行户外集中装表，实现了抄表出户。但此方案不适合高层建筑，且不 符合 2006 年 11 月 1 日生效的《城镇燃气设计规范》（GB 50028-2006）中“禁止铝塑复 合管作为户外燃气输送管道”的规定。

     我公司作为一家专业从事燃气表等燃气设备生产以及燃气设备智能化、信息化研究的企 业，立足“用信息化的手段改变传统的抄表方式”，不断将最新的微电子最新技术应用于燃 气表的智能化应用。近期推出的无线远传燃气表，将最新的短距离（1500 米以上）无线通信 技术应用于燃气表，试图从一个方面解决 燃气表抄表出户问题。

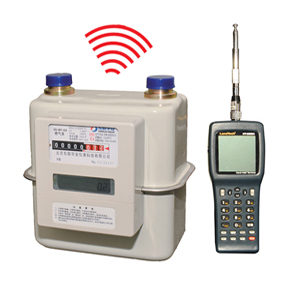

▊ 无线远传燃气表概述

无线远传燃气表是以膜式燃气表为计量基表，加装流量信号采集模块、无线射频传输模 块、阀门控制模块及电源管理模块等所组成的新型智能燃气表。该表除具有煤气、天然气、 液化石油气等燃气的体积计量功能外，还具有计量数据机电转换、无线数据传输、阀门遥控 等功能。

无线远传燃气表的结构为一体式， 主要由基表、 电子控制器、 机电转换单元\控制 阀、电源、外壳等主要部件组成。

▊ 无线远传燃气表功能及技术参数

1 电器特性

支持双电源供电模式，外置采用四节 1.5V 碱性电池供电，内置可采用 3.6V 锂电池供 电。当外置电池加上时，内置锂电池自动切断。

外置电池截止电压：4.2V±0.2V

静态电流：＜30 μA；

最大工作电流：＜100 mA；（视阀门参数而定）

无线工作电流(典型值)： 接收：18mA；发射：30mA(10mW)/75mA(50mW)；

外置电池典型寿命：>10 个月；

3.1 工作电源欠压

当外置电池的电压低于欠压设计值（4.2V±0.2V），应关闭控制阀。按“查询”按钮， 液晶显示屏上有“换电池”字符提示。

3.2 剩余气量不足

当燃气表剩余气量减少到 “蜂鸣提示限”（可设置）时，每一个计数脉冲时，蜂鸣三 声提示。

当燃气表剩余气量减少到“关阀提示限” （可设置）时， 可通过关闭控制阀提示。 当表内仍存有剩余气量则应可通过“插卡”、按“查询”按钮打开控制阀。

3.3 读卡提示

1) 读卡成功，蜂鸣二声提示。

2) 蜂鸣器长鸣，提示用户拔出 IC 卡。

3) 有读卡错误时，显示“读卡异常”，且根据不同情况，显示相应代码：

? 显示“E--0”表示：IC 卡密码错误；

? 显示“E--1”表示：卡中数据已读入；

? 显示“E--2”表示：非法卡（或卡插反）；

? 显示“E--3”表示：输入气量超出限额；

? 显示“E--4”表示：气表编号或公司代码不符。

3.4 用气情况及气表状态提示

1) 用中文信息提示气表状态，包括：阀门状态（“阀开”或“阀关”）、电池欠压（“换 电池”）、缴费提示（“请缴费”）

2) 以气量结算类型，按“查询”按钮或插卡，可显示：当前剩余气量、总购气量、总 用气量。

3) 以金额结算类型，按“查询”按钮或插卡，可显示：当前剩余金额、用气价格、总 购金额、总用金额。

3.5 故障及异常提示

检测到违规操作或燃气表故障时，按查询显示“异常”，且根据不同情况，显示相应代码：

? 显示“异常”+“E--5”表示：气表收到了强制关阀指令；

? 显示“异常”+“E--6”表示：有强磁干扰或干簧管出现故障；

? 显示“异常”+“E--7”表示：RF 模块故障；

北京东联华安仪表科技有限公司

? 显示“异常”+“E--8”表示：控制阀故障；

4 IC 卡预付费控制

4.1 用气控制

正常用气时，表内剩余气量以最小脉冲体积当量为单位递减。当剩余气量减至 0 时， 将自动关闭控制阀。当向表中重新输入一定气量时，将应自动打开控制阀。

4.2 剩余量累积 向无线远传燃气表输入新气量，则应正确显示输入值和剩余值累加的总气量。

4.3 防囤积功能 当表中剩余气量加上卡中气量超过设置“限购气量”时，燃气表暂时拒绝气量的输入。

4.4 透支功能

当 “透支限额”设为非零时，在剩余气量为零关阀后，按“查询”按钮或插卡可开启 控制阀。当透支用气量超过设置限额时，将自动关闭控制阀。

4.5 IC 卡读卡功能

根据表的使用环节，可将表的状态分为：测试状态（生产调试阶段）、安装状态（气表安装 完成）、使用状态（用户开始用气使用）。不同阶段对应不对的卡型及使用权限。

1) 调试卡

只有在表处于测试状态时，调试卡才可使用，调试卡用于生产环节的预置气量、参数设置、 清零等。一卡可反复使用于不同的表，功能不受限制。

2) 工具卡

用于安装前清零（清除表中状态、清除总用金额、预置总购金额），及使用中清除表中错误。 一卡可反复使用于不同的表，但写总用金额、写总购金额在同一只表中，仅能使用一次。

使用工具卡后，燃气表即处于安装状态，不再响应调试卡。

3) 用户卡

用户卡用于用户使用中输入购气金额（以总购金额方式）、设置运行参数等。用户卡中的编 号需与气表编号相对应。

使用用户卡后，燃气表即处于使用状态，不响应调试卡。可接受工具卡和编号相符的用户卡。

5 无线抄控功能

5.1 无线通讯参数

使用的无线电频率、发射功率和其它主要技术指标应符合信息产业部无线电管理局发 布的《微功率（短距离）无线电设备的技术要求》的有关规定。

无线电频率要求
