产品介绍

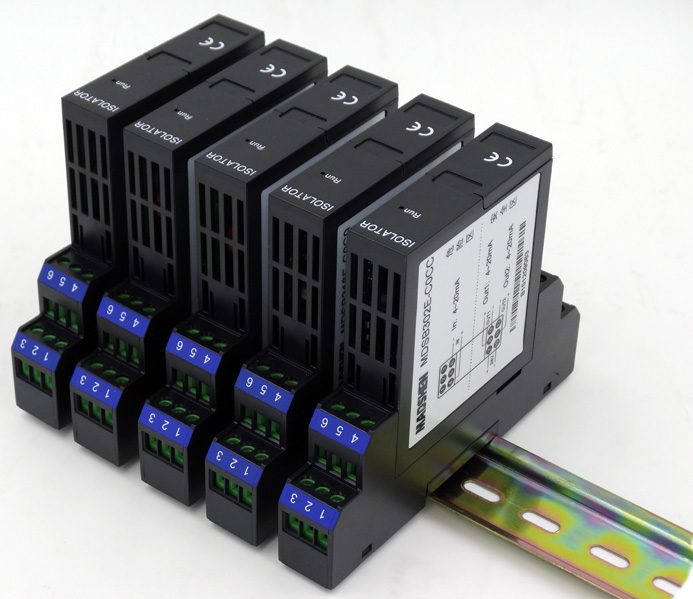

MDSC304E系列热电阻温变隔离器为导轨安装式，底座与主机可以分离插拔，安装维护简便。系列产品种类丰富，可以处理电流、电压、热电阻、热电偶、开关量等各种工业信号，产品广泛应用于建材、冶金、电力等各种行业，有效抑制各种干扰信号。

功能

接收现场的3线制Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。

型号规格

产品特点：

输入、输出、电源三方完全隔离，抗干扰能力强

精度高，线性度高，长期运行稳定性高

模块化设计，体积小，功耗低，适合密集安装

结构合理，插拔轻松，安装、拆卸、维护更为方便简单

技术指标

工作电源：24VDC±10%

功    耗：≤1.0W（1入1出）

≤1.5W（1入2出）

输入信号：Cu50、Pt100、Cu100、Pt50

激励电流：≤0.2mA

引线电阻：≤20Ω/线

输出信号：直流电流或电压信号

输出负载：电流输出，0~350Ω

电压输出，≥10kΩ

转换精度：±0.2%F.S(△R>40Ω)

          ±0.4%F.S(40Ω≥△R≥20Ω)

温度漂移：±100ppm/℃

绝缘强度：输入/输出，≥2000VAC（1min）

输入/电源，≥2000VAC（1min）

          输出/电源，≥1000VAC（1min）

绝缘电阻：输入/输出/电源，≥100MΩ（500VDC）

备注：隔离器到热电阻之间的连线必须使用同种导线且长度一致，导线电阻值不一致将增大测量误差。

      1入1出型号，11、12脚悬空不接。
