北京IPX3~6全套淋雨防护等级手持式试验设备

产品用途：该产品主要用于考核电子、电工产品外壳、密封件在水试验后,或者在试验期间是否能保证该设备及元器件良好的工作性能状态,同时检测产品在运输过程或使用中可能受到侵水的影响,为产品技术标准提供可靠依据。

一、莲蓬头试验装置：
⑴莲蓬式洒水装置一套；(满足IPX3、IPX4防护等级)
⑵压力表：1只
⑶喷水量:10*(1±5%)L/min
⑷水压：50—150kPa
⑸孔数：约121个
⑹材料：不锈钢或黄铜
⑺喷水角度：0～45度可调

北京IPX3~6全套淋雨防护等级手持式试验设备

二、喷水试验装置
⑴喷水口径：? 6.3 ㎜（满足IPX5防护等级）
⑵喷水口径：? 12.5 ㎜（满足IPX6防护等级）
⑶喷水水压：30～100kpa
⑷喷水量：12.5±0.625L/min～100±5L/min可调
⑸喷水距离：2.5～3米

三、装置说明及组成：
装置说明：本装置按《GB4208-208外壳防护等级IP代码》中技术要求IP×3、IP×4、IP×5、IP×6设计制造。
防喷试验时，可移动至任何一处适合场所防喷试验，按所须要求调节好流量、压力、时间及喷射范围。即可进行试验。
装置组成：

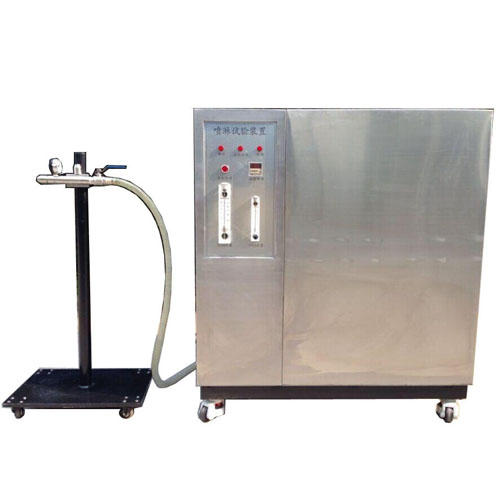

试验装置由蓄水箱、加压水泵、调减压阀、流量调节器、压力表、水管、分流装置及喷射支架电器控制箱等组成。
储水箱：加厚型高级拉丝不锈钢氩弧焊接制成，尺寸（800×800×1000mm）。

四、水压控制系统：
1、用流量计调节压力大小
2、泄压手动调节水阀
3、配备水过滤器

北京IPX3~6全套淋雨防护等级手持式试验设备

五、执行标准：
本套产品严格按照GB/T10485-2007、GB/T4208-2008、GB/T12480-90、GB/T2423.38-2005、GB/T4942.1-2006、GB/T4942.2-1993、GB7001等相对应的国家标准技术参数制造，也可根据客户要求非标准制造。

选购件：
试验转台：φ500mm(特殊要求订货时说明)
转台承重：30～50KG(特殊要求订货时说明)
喷水头支架:不锈钢制作
