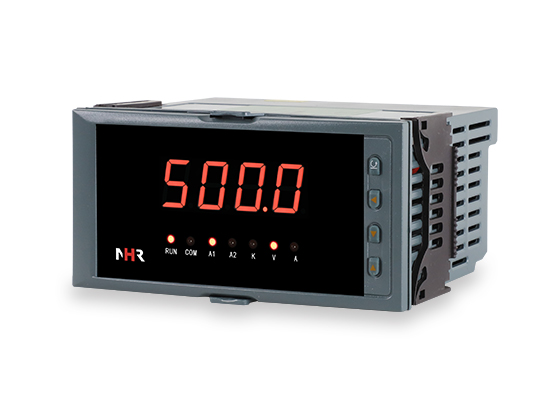

NHR-3200系列交流电压/电流表
概述
NHR-3200系列交流电压/电流表为新
一代可编程智能仪表，它采用大规模集成电路，应用数字采样技术，对单相电气线路中的电压、电流进行实时测量、显示和控制，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。产品取代了传统模拟指针式电表，具有较强的抗**能力、可靠性、稳定性以及较高的**比等特点；产品操作简单，广泛应用于能源、机械、化工、轻工等行业。产品设计遵循电力仪表国标和行标GB/T22264-2008《安装式数字电测量仪表》、JB/T10736-2007《低压电动机保护器》、GB/T15576-2008《低压成套无功补偿装置》、GB/T22387-2008《剩余电流动作继电器》等标准
产品特点
五位LED数码显示。
可直接采集交流电压、电流信号。
具有模拟量输出和通讯输出功能可选。
具有上下限报警报警功能，带LED报警指示灯。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
具备多种外形尺寸及样式供用户选择。
技术参数
输入
输入信号
交流电压:100V/250V/300V/400V/500V,500V以上由电压互感器转换为100V的电压输入
交流电流：0.5A/1A/2A/3A/4A/5A，5A以上由电流互感器转换为5A的电流输入
输出
输出信号
4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载
电流型≤500Ω，电压型≥250KΩ
报警输出
继电器，容量：AC220V/2A，DC24V/2A
通讯
MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米
信号传输率≤9.6kbps
电源
电源
DC24V(±10%)，AC100-265V 50/60Hz
功耗
≤5W
其它参数
绝缘电阻
≥100MΩ（500VDC时）(输入/输出/电源之间)
绝缘强度
1500Vrms (1 min，无火花) (输入/输出/电源之间)
工作温度
0～50℃（无凝露、无结冰）
相对湿度
25%～85%RH
保存温度
-10～60℃（无凝露、无结冰）
主要功能参数
测量参数
测量范围
测量误差
分辨力
过载
电压
0.0～500.0V/AC
±(0.4%读数+0.1%量程)
0.1V
持续120%；瞬时2倍/30S
电流
0.03～5A/AC
±(0.4%读数+0.1%量程)
0.001A
持续120%；瞬时2倍/30S
仪表选型
NHR-3200□-□-□/□-□
①规格尺寸
③输出类型
代码
宽*高*深
代码
输出类型(负载电阻RL)
A
160*80*142mm（横式）
X
无输出
②输入类型
代码
测量类型
I
交流电流(0.03-5.00A)
④报警输出
⑤供电电源
代码
报警路数
代码
电压范围
X
无输出
A
AC100～240V （50/60Hz）
备注：
1、电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚；
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上；
型号举例：NHR-3200A-I-0/2-A（I/0-5A）
① ② ③ ④ ⑤
C
D
96*96*97mm（方式）
96*48*97mm（横式）
0
1
2
3
4
D1
D2
8
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
RS485通讯
RS232通讯
特殊规格
V
交流电压(0.0-500.0V)
2
2限报警
D
DC20～29V
07
04
