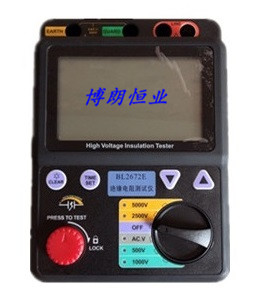

BL2672E绝缘电阻测试仪

◆ 概述

BL2672E绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（500V、1000V、2500V、5000V）、容量大、抗干扰强、模拟指针与数字同步显示、操作简单、自动计算各种绝缘指标(吸收比、极化指数)等特点。是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。



◆产品介绍

一、 产品特性

1、 有多种电压输出选择BL2672E (500V/1000V/2500V/5000V)，测量电阻量程范围可达0～1000GΩ。

2、 两种方式同步显示绝缘阻值。模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。

3、 采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

4、 仪表产生高压时，有提示音输出并有相应显示。

   内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。

6   仪表采用便携式设计，便于野外操作。

7 LCD背光功能，自动关机功能，10分钟无人操作自动关机。

二、技术指标

1.绝缘电阻测试

表1：BL2672E技术指标

型    号	BL2672E
输出电压	500V DC	1000V DC	2500V DC	5000V DC
测量范围	0.0～99.9 MΩ 100～999 MΩ	0.0～99.9 MΩ 100～999 MΩ 1.00～1.99GΩ	0.0～99.9 MΩ 100～999 MΩ 1.00～9.99GΩ 10.0～99.9GΩ	0.0～99.9 MΩ 100～999 MΩ 1.00～9.99GΩ 10.0～99.9GΩ 100～1000GΩ
开路电压	DC 500V ＋30% －0%	DC 1000V ＋20% －0%	DC 2500V ＋20% －0%	DC 5000V ＋20% －0%
短路电流	约1.3mA
精度	0～99.9GΩ：±5%±3d 100 GΩ以上：±20%
显示	液晶显示最大999计数（1000计数在1TΩ时被显示）条形图/最大36点
超限指示	OL：标记出现在绝缘电阻范围上 L0：标记出现在电压范围上
绝缘阻抗	≥1000 MΩ/DC 1000V
电源	DC12V（8×1.5V  LR14电池）
尺寸	153×213×95mm
重量	1KG



2.电压测量

30～600V（分辨率1V）：

	直流电压	交流电压
测量范围	±30～±600V	30～600V（50/60HZ）
分辨率	1V
精度	±2%±3d
