BLFRD无线高压核相器

◆别称：核相仪/高压无线核相仪/高压核相器

◆产品简介

BLFRD无线高压核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合6KV～220KV输电线路带电核相作业，同时具有高压验电和核定相序的功能。

BLFRD核相仪采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。

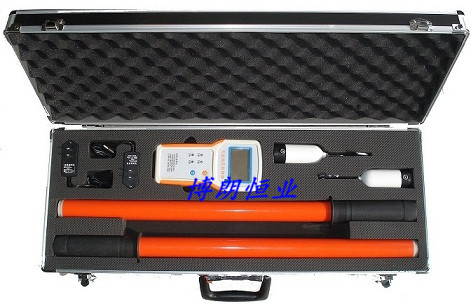

◆仪表外形

◆工作原理

核相仪由X发射器、Y发射器和接收主机组成。两个检测发射器可以判断线路是否带电，然后发出测量的相位、频率信号。接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。

◆安全事项

1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作；

2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆；

3、核相操作时，手持位置不要超过绝缘杆手柄位置。

◆技术特性

1、相位差准确度：误差≤5°；

2、自校误差：＜2°；

3、频率准确度：±0.1HZ；

4、本产品所测电压等级为6KV-500KV；

5、发射器和接收主机的传输距离大于130米，两发射器之间的最大距离约260米；

6、结果判断（同相、异相）采用A级标准，相位差≥30°为异相，相位差<30°为同相；

7、真人语音提示，男声“同相”、女声“异相请注意”；

8、屏幕同时显示两线路相位差、频率、波形和失量图；

9、主机显示电池电量，半小时无操作自动关机；

10、两个发射器和接收器均内置可充电锂电池；

11、具有高压验电和核定相序的功能；

12、高压测量时泄漏电流<10uA；

13、发射器工作功耗<0.1W，接收主机工作功耗<0.3W；

14、主机锂电池容量约为2200mAH，发射器电池容量约为350mAH；

15、若仪器1年使用10次，每次30分钟，则充电周期约为1年；

16、工作环境：-35℃--- +45℃ 湿度≤95%RH；

17、储存环境：-40℃--- +55℃ 湿度≤95%RH；

18、整机重量：约4.5KG；

19、仪器包装尺寸：长71cm*宽26cmm*高11cm。

BLFRD核相仪详细资料请搜索〝博朗恒业〞,进入我公司网站查看。
