一、硅酸流量计概述：
金湖凯铭仪表有限公司-电话：0517-86801006 15861727050 QQ：82732281
KM-LDE系列 硅酸流量计）由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
由于硅酸流量计的优点诸多，因此被广泛应用于石油、化工、化纤、冶金、轻纺、造纸、制糖、给排水、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、硅酸流量计特点：
· 测量精度不受流体密度、粘度、温度、压力和电导率变化的影响。
· 测量管无阻碍、无活动部件、无压损，直管段要求较低。
· 电磁流量传感器可带接地电极，实现仪表良好接地。
· 电磁流量传感器采用先进加工工艺，使仪表具有良好的抗负压能力。
· 全数字量处理，抗干扰能力强，测量可靠，精确度高。
· 高清晰度背光LCD显示，全汉字菜单操作，使用方便，操作简单，在强光下货夜晚都能清晰读书。
· 硅酸流量计具有双向流量、双向总量累计功能，电流、频率具备双向输出功能。
· 仪表系统测量精度高，使用范围宽，不是可用于污水、水泥浆液矿浆液等的测量，还可用于强酸、强碱液体流量的测量。
· 转换器输出功能强大：不但具有4-20mA、脉冲输出，还具有RS485或RS232、HART 等数字通讯以及GPRS无线数据远传。
三、硅酸流量计主要技术数据：
· 公称通径：DN6-2200mm
· 公称压力：0.6、1.0、1.6、2.5、4.0MPa(高压可根据用户要求加工)
· 硅酸流量计精度：±0.2% ±0.5%(示值误差)
· 测量范围(流量):0-1m/s至0-10m/s
· 介质温度：分体型-10℃～+80℃（PTFE和F46衬里-40℃～+180℃） 一体型-10℃～+80℃
· 环境温度：-25℃～+60℃
· 环境湿度：5～100%RH（相对湿度）
· 介质电导率：大于20μS/cm
· 硅酸流量计安装：一体型、分体型
· 外壳防护等级：传感器IP65、IP68可选（IP65：尘密、防喷水型，即可允许水龙头 从任何方向对仪表喷水；IP68：尘密、潜水型，能长期在水中工作）转换器IP65
· 电极结构：三电极结构、刮刀电极结构
· 被测介质最高温度：氯丁橡胶衬里最高80℃，聚氨脂衬里最高80℃，聚四氟乙烯衬里最高180℃， 耐高温橡胶衬里最高120℃
· 传感器输出信号：0-0.2mVp-p至0-2mVp-p
· 电极材料：不锈钢OCrl8Nil2Mo2Ti、哈氏合金B、C、钛Ti、钽（Ta）、不锈钢涂覆碳化钨、特殊
· 防爆标志：ExmⅡT4，ExmdⅡBT4
四、硅酸流量计电极材料的选择：
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
材料
代号
耐腐蚀性能
316L不锈钢
V
1适用于工业、生活用水，原水井水，城市污水等中性溶液
哈氏合金C
HC
1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物
哈氏合金B
HB
1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
钛
Ti
耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽
Ta
除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂
Pt
适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨
W
具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质
五、硅酸流量计内衬材料的选择：
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料
耐腐蚀性能
工作温度
适用范围
氯丁橡胶Ne
耐一般低浓度酸碱盐的腐蚀
-20～70℃
工业用水污水低浓度酸碱盐
聚氨酯橡胶PO
有极好的耐磨性能,专用于强磨损性浆液,不耐腐
-10～60℃
含固体颗粒的液体(水泥浆矿浆等)
聚全氟乙丙烯FEP
1耐热耐腐蚀性与PTFE相当
-40～180℃
除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE
几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差
-40～180℃
不能用于负压管道及磨损性较强的流体
口径mm
流量范围m3/h
口径mm
流量范围m3/h
φ15
0.0636~6.36
φ450
57.23～5722.65
φ20
0.11～11.30
φ500
70.65～7065.00
φ25
0.18～17.66
φ600
101.74～10173.6
φ40
0.45～45.22
φ700
138.47～13847.4
φ50
0.71～70.65
φ800
180.86～18086.4
φ65
1.19～119.4
φ900
228.91～22890.6
φ80
1.81～180.86
φ1000
406.94～40694.4
φ100
2.83～282.60
φ1200
553.90～55389.6
φ150
6.36～635.85
φ1600
723.46～72345.6
φ200
11.3～1130.4
φ1800
915.62～91562.4
φ250
17.66～1762.5
φ2000
1130.4～113040.00
φ300
25.43～2543.40
φ2200
1367.78～136778.4
φ350
34.62～3461.85
φ2400
1627.78～162777.6
φ400
45.22～4521.6
φ2600
1910.38～191037.6
◆实际最高工作压力必须小于流量计的额定工作压力。
◆最高工作温度和最低温度必须符合流量计规定的温度要求。
◆确定是否有负压情况存在。
您可以根据上表中的流量选择相应的电磁流量计，若所选择的电磁流量计的内径与现在工艺管道的内径不符，应进行缩管或扩管。
◆若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
◆从产品价格考虑，可以选择较小口径的电磁流量计，相对减少投资。
◆测洁净水时，经济流速时1.5－3m/s，测易结晶的溶液时，应适当地提高流速，3－4m/s为宜，起到自清扫，防止粘附沉积等作用；测矿浆等磨◆耗性流体时，应适当降低流速，1.0－2m/s为宜，以降低对内衬和电极地磨损。实际应用很少超过7m/s，超过10m/s则更为罕见。
七、硅酸流量计选型表：
型号
口径
KMLDE
15~2600
代号
电极材料
A
316L
B
HB
C
HC
D
钛
E
钽
F
铂合金
J
不锈钢涂覆碳化钨
代号
内衬材料
C1
聚四氟乙烯F4
C2
聚全氟乙丙烯F46
C3
聚氟合乙烯FS
C4
聚录丁橡胶
C5
聚氨脂橡胶
代号
功能
E1
0.3级
E2
0.5级
E3
1级
F1
4－20Madc,负载≤750Ω
F2
0-3khz,5v有源，可变脉宽，输出高端有效频率
F3
RS485接口
T1
常温型
T2
高温型
T3
超高温型
P1
1．0MPa
P2
1．6MPa
P3
4．0MPa
P4
16MPa
D1
220VAC±10％
D2
24VDC±10％
J1
一体型结构
J2
分体型结构
J3
防爆一体型结构
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1)尽量避免铁磁性物体及具体强电磁场的设备(如大电机、大变压器的等)，以免磁场影响传感器的工作磁场和流量信息。
2)应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3)应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95%
4)选择便于维修，活动方便的地方
5)流量计应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。
硅酸流量计的工作原理是基于法拉第电磁感应定律。在硅酸流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液，氧化物溶液有极好的耐腐蚀性
4不适用：盐酸
2不适用：硝酸
2机械强度高,抗磨损性能好
3内表光滑，不易粘附沉淀物
4有很好的耐负压,抗真空作用
六、硅酸流量计最大流量和最小流量必须符合下表中的数：
八、硅酸流量计安装地点的选择：
11
12
2018

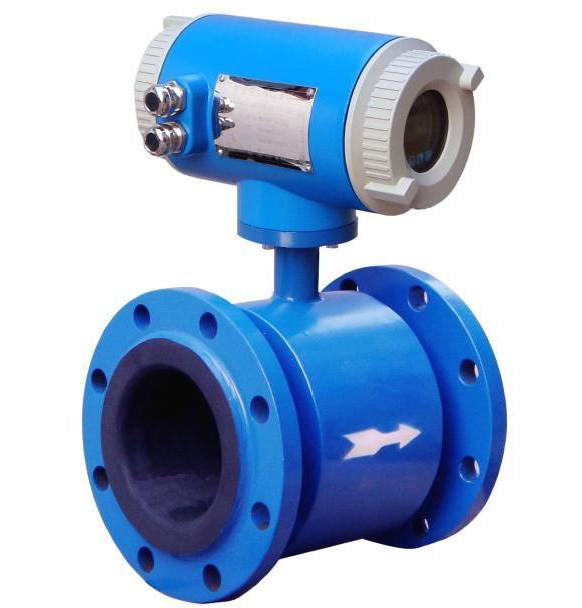

DN80硅酸流量计，苯胺电磁流量计 苯胺流量计 DN80电磁流量计
