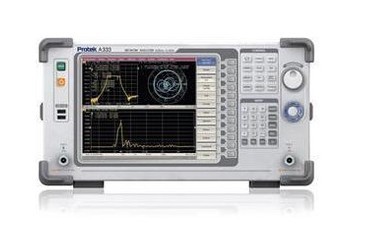

矢量网络分析仪

频率范围300kHz到3.2GHz 频率分辨率1mHzIF带宽设置1Hz到30kHz

功率范围-45dBm到+10dBm功率精度±1.0dB显示10.4英寸 TFT彩色液晶(800x600)触摸屏

用户界面USB2.0, 以太网, 键盘, 鼠标, 打印机, 视频

测量性能

测量参数：S11,S21,S12,S22

测量通道数量：最大到16个独立的逻辑通道, 一个逻辑通道被定义为某一激励信号设置, 如频率范围, 测试点数,功率等每个逻辑通道在屏幕上作为独立的通道窗口显示

数据跟踪：最大到16个数据迹线显示在各自的通道窗口上, 一个数据迹线显示被测器件的某一参数,如S参数,时域响应,输

入功率响应

存储跟踪：16个数据迹线的每一个都能将当前值保存到存储器用于比较.

数据显示格式：对数幅值,线性幅值,相位,延长相位,群延迟, 驻波比实部,虚部,史密斯圆图,极坐标

数据标记：每个迹线最大到16个标记.对增量标记操作可应用参考标记, 史密斯圆图支持5种标记格式: 线形幅值/相位,对数幅值/相位,实部/虚部,R + jX 和 G + jB。极坐标支持3种标记格式:线形幅值/相位,对数幅值/相位, 实部/虚部

标记功能

标记搜索:搜索最大值,最小值,峰值,左峰值,右峰值,目标值,目标左值,目标右值,带宽参数

标记搜索附加特性:搜索范围设置: 特定值跟踪或单一操作搜索功能

通过标记设置参数:通过标记的激励值设置开始、停止、中心频率, 通过标记的响应值设置参考电平

扫描特性

扫描测量点数:用户自行设置 2 到 10001

扫描类型:当激励功率为固定值时：线性扫描, 对数扫描; 分段扫描当频率为固定值时：线性功率扫描

分段扫描特性:在几个独立的用户定义的分段内频率扫描。应为每个分段设置频率范围, 扫描点数, ,源功率和IF带宽

功率:源功率 -45到+10dBm 精度0.05dB,在频率扫描模式中功率斜率可设置到最高2dB/GHz去补偿连接线中高频衰减

扫描触发:触发模式：连续, 单次, 保持 触发源：内部, 手动, 外部

迹线功能

迹线显示:数据迹线, 存储器迹线或数据和存储器迹线同时显示

迹线数学:通过数学运算更改数据迹线：对被测复杂值和存储器数据进行加, 减, 乘, 除

自动刻度:自动选择刻度和基准值具有最有效的显示迹线

电延迟:在低损耗测试设置中,将校准面移动,对延迟补偿。被测器件线性相位的偏离测量时的电延迟补偿。

相位偏移:相位偏移指定度数

统计:计算和显示数据迹线的平均值, 标准偏差, 峰-峰偏差

其他特性

熟悉图形用户界面:基于WINOOWs 操作系统的图形用户界面,保证了用户快捷和容易的仪器使用

分析仪控制:使用个人电脑

图表打印/储存:预览, 存储和打印可通过MS Work, WINOOWs 图象浏览器或分析仪打印向导来完成

编程功能:COM/DCOM 自动控制
