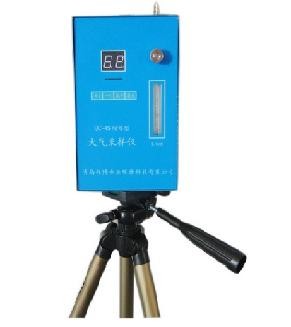

QC-4S防爆型单气路大气采样仪




   产 品 说 明
一、产品简介

     QC-4S型防爆大气采样仪是具有液晶数字显示时间功能，用于爆炸性气体环境中采集气体样品的常规性仪器。它由抽气泵、流量计、时控电路和电源组成。抽气泵为隔膜泵，具有抽气压力大、负载能力强、流量稳定、噪音低等特点。本采样器具有电子定时功能和节奏紧凑，体积小，重量轻、便于携带、操作简单、坚固耐用、性能稳定可靠等优点，可广泛应用于冶金，矿山，化工，建造，铸造，电力及环境监测，卫生防疫等部门，是目前国内防爆气体采样仪中较为理想的产品。
二、技术参数
1. 负载能力：4500Pa 负载下流量≥1.0L/min
2. 流量范围：0.1-1.5L/min
3. 流量稳定性：60min 内≤5%
4. 流量计精度：2.5级
5. 防爆型式：本质安全型ExiaIICT4
6. 定时范围：0-99min
7. 定时误差：≤0.1%
8. 工作噪音：＜50dB（A）
9. 工作温度：-10-45℃
10.电    源：8.4V/1.8Ah镍氢电池组
11.工作电流：＜300mA
12.连续工作时间：使用电池大于等于5小时
13.主机外形尺寸：120×60×180mm
14.重量（含电池）：1.3kg

三、结构原理

1、工作原理：



2、防爆措施：
本安电源：8.4V/1.8Ah镍氢电池组，用硅橡胶灌封构成本安电池。
电        机：三个二极管与电机反向并联构成保护性元件。
注意：1）、严禁在爆炸性气体环境中拆装仪器和充电！
            2）、更换电池及维修必须由我单位提供，以保证防爆性能。

四、仪器配置

1.采样器主机    1台
2.充电器            1个
3.吸收瓶架子    1个
4.缓冲瓶            1个
5.三脚架            1个
6.说明书            1份
7.合格证            1份
8.保修卡            1份
9.仪器箱            1个

五、保修事项

     本仪器保修一年，保修期内，凡属正常使用，仪器性能运行出现故障予以保修（充电电池损耗及泵吸进杂物不在此内）。用户不得自行修理，更不能随意更换元器件型号，以免破坏防爆性能。
