Baumer堡盟传感器-baumer堡盟纠偏传感器
Baumer堡盟纠偏钢铁、瓦楞纸、纺织、印刷、瓷砖、标签、贴标、造纸、塑料薄膜、建筑材料、线缆、橡胶、轮胎，无纺布，瓦楞纸加工等行业的工业自动化控制系统。
纠偏传感器是检测物体偏离中心点位置的仪器，原理是通过对射光电检测物体在传感器上的位置并输出电压或电流信号，一般在卷绕上用的比较多，用以检测物体是否偏离中心点并通过控制设备进行相应的控制。
纠偏控制是指制造商所生产的卷材在喷涂、印刷、冲切、层合、分切或者其它卷材卷绕过程中，始终要保持卷材侧面整齐一致而采取的技术操作。因为卷材边缘一旦没有对齐就会引起后续的工步出错，导致材料浪费或停工调整。所以，在处理加工卷材的时候，需要对偏移的卷材进行及时的纠偏操作，这个过程称之为纠偏。整个流程的设备就构成了一套纠偏系统。
现代的卷材处理技术向高速，高精度方向发展，这就越来越依赖于自动纠偏技术。一套典型的自动纠偏系统包括纠偏控制器，纠偏感应器（纠偏传感器），纠偏框架及驱动器。
自动纠偏的原理很简单：由纠偏感应器B发出红外光/超声波/激光/可见光监测卷材的运行，将信号发送给控制器A。控制器发现卷材有位置漂移后，根据控制者预先设定的指令，通过驱动器D控制纠偏框架C摆动，纠正卷材位置。

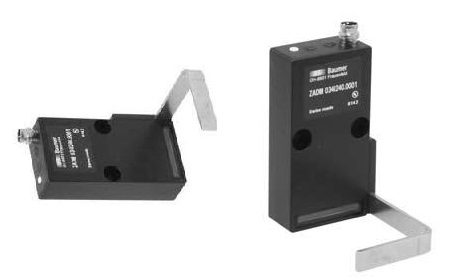

Baumer堡盟传感器：ParCon和PosCon线阵式传感器ZADM
一般性信息
线阵式传感器用来探测物体宽度和物体的位置。位置/宽度以模拟量形式输出，精度与整个测量区域成正比。尽管比一副扑克牌还小，传感器却不仅包含了完整的信号调理功能，而且还有一个极其耐用的光学元件。
Baumer堡盟
典型应用
边缘识别（PosCon、ParCon）
特性和优势
PosCon线阵式传感器
Baumer堡盟传感器：纠偏传感器部分产品型号和参数：
ZADM 034I240.0001
M8接插件，电流输出，
测量范围：0-40mm， 侧视
5000-8500
ZADM 034I240.0021
M8接插件，电流输出，
测量范围：0-40mm， 直视
5000-8500
Baumer堡盟纠偏传感器general data
type
measuring mode: edges, width
measuring field size
24 mm
measuring distance (to object)
0 ...
40 mm
resolution
< 0,05
mm
smallest object recognizable
1 mm
linearity error
± 0,4 mm (S = 0...40 mm)
± 0,2 mm (S = 20...40 mm)
repeat accuracy
< 0,05
mm
power on indication
LED green
output indicator
LED yellow
light source
pulsed infrared diode
wave length
880
nm
Baumer传感器-堡盟纠偏传感器electrical data
response time
< 0,6 ms
voltage supply range +Vs
12 ...
28 VDC
current consumption max. (no load)
120
mA
output circuit
analog
output signal
4 ... 20 mA
reverse polarity protection
yes, Vs to GND
short circuit protection
yes
Baumer mechanical data
width / diameter
34 mm
housing material
aluminum
front (optics)
glass
connection types
connector M8 4 pin
Baumer ambient conditions
operating temperature
0 ...+55°C
protection class
IP 67
Baumer传感器：
order reference
type
measuring frequency
ZADM 034I240.0001
rectangular, side view
> 1800 Hz
ZADM 034I240.0021
rectangular, front view
> 2000 Hz
更多Baumer堡盟传感器具体产品型号请致电我司索取...
- 织物、塑料或纸张边缘的控制
- 通过边缘确定物体的位置
- 水平位测量
宽度测量（PosCon、ParCon）
- 织物带和橡胶带生产过程中的宽度检查
中心位置（PosCon）
- 根据物体中心进行位置测量，通过这种方式可以对宽度不同的带材或物体的进行中心对齐
物体计数和探测（ParCon），开关输出
- 对下落并穿过测量区域的小物体进行探测和计数
- 金属丝和皮带断裂监控
- 可以通过简单的自学习过程限定测量区域，以抑制干扰物体和区域的影响。
- 可以通过按钮设定三种测量模式（宽度、边缘、中心）。
- 可以利用自学习按钮对两个阈值进行编程，并作为开关输出的容许量限值。
- 按钮完成的所有功能亦可通过RS 485接口来执行。
- 可以通过接口读取位置和其他信息。
- 可以对透明物体和薄膜进行测量。
ParCon线阵式传感器
- 可以通过按钮设定两种测量模式（边缘、中央）。
- 由于采用平行光束，织幅的垂直运动不影响测量信号。
- 模 拟 传 感 器 的 测 量 频 率 极 高 ，达1000Hz，能够探测快速运动。
- 开关频率高达4kHz，甚至能可靠地探测较小的快速运动零件。.
