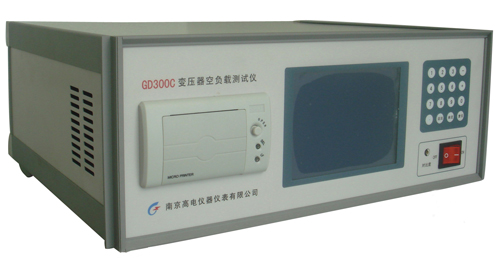

GD-300C电参数测量仪按照 JB／T501－91《电力变压器试验导则》和GB1094－96《电力变压器》的技术标准要求, 能同时测量单相或三相电力变压器的交流电压有效值、电压平均值、电流有效值、有功功率、功率因数和频率等电量参数, 测量精度为0.5级。智能化、专业化设计, 适用于电力变压器空载、负载、感应等试验的测试,是传统指针式仪表的理想换代产品。
● 采用 240×64点阵带背光液晶显示屏,同时显示单相或三相电压有效值、电压平均 值、电流有效值、有功功率、功率因数和频率等18个电参量。
● 可自动对电压幅度、波形及温度进行校正。
项目
测量范围
基本误差
电压
800V
±(0.25％读数＋0.25％量程)
电流
5A、50A、100A、200A 四种电择
±(0.25％读数+0.25％量程)
功率
U×I
±(0.25％读数+0.25％量程)
功率因数
0.OO0～1.000
±3个字
频率
40～200Hz
±0.5％
电源
AC220V±10％，50Hz±2％
整机功耗
小于5VA
使用环境
工作温度范围:0～40℃, 相对湿度: 30％～90％
连续工作时间
大于24小时
外形尺寸
406(宽)×355(深)×155(高)mm
重量
约 5Kg
● 多屏菜单操作, 供用户选择, 操作方便, 并自动计算各参数, 如P0、I0、Pkn、ekt、 ek75℃、Zk。
● 可按键设定电压、电流互感器比率, 直接显示初级测量值。
● 可设置试验日期、变压器出厂编号, 并可断电锁存。
● 可测量低功率因数范围的功率。
● 配有打印接口和串行RS232计算机接口, 打印格式按照标准记录(汉字)格式要求。
● 抗干扰性能强, 有过载报警指示功能, 并且有可靠的过压,过流保护，适用于现场校 验环境下工作。
