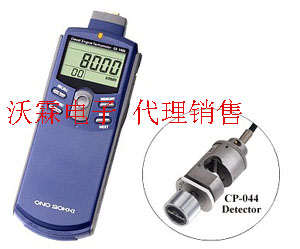

日本小野GE-1400柴油引擎专用转速表
GE-1400是專門為4衝程柴油引擎轉速測試設計而成的掌上型柴油引擎
日本小野GE-1400柴油引擎专用转速表
特點：
1 ± 0.2s
對應顯示值輸出轉速
輸出電壓 : 0 ~ 1 V/0 ~ FS (FS 可任意設定)
負載阻抗 : 100 k? 以上
輸出電壓 : Hi 量程 : +4.5 V 以上 , Lo 量程 : +0.5 V 以下
Note: 請參照操作手冊的步驟
CP-044 感測器
柴油引擎
利用感測器檢測供油時的脈衝
量測範圍
400 ~ 6000 r/min
輸出訊號
脈衝訊號
耐熱型訊號線 , 長 4.9m , (directly connected) - (R03PB6M)
操作環境
0 ~ +80°C
φ 32 × 72 mm
重量
約 120 g
只要搭配本公司CP-044轉速檢出器,夾於柴油噴油管上,就可以直接將引擎
轉速測試出來,並提供類比電壓及脈衝輸出,可供其他儀器設備使用
*體積小、重量輕、方便攜帶。
*內建記憶體，可儲存20筆測試數據。
*提供類比電壓及脈衝輸出功能。
*具備背光照明功能，在光線不足的地方也能讀取數據。
四行程柴油引擎
利用感測器檢測高壓油管 , 供油時的脈衝
CP-044 (選配)
週期計算
一秒 (一個週期)
5 位數 LCD 顯示器(有背光)
r/min, r/s
400 ~ 8000 r/min
顯示值* x (±0.02%) ±1 count
* 顯示的值是計數值包括小數點後的位數
20 筆 (最多)
當量測值超過量測範圍時警示“ERROR”
當量測轉速超過預設上限值警示“ALARM”
在機器的右邊有旋轉鈕可以調整觸發準位
轉換方式 : 10-bit D/A 轉換
再線性 : ±1%/FS
輸出更新時間 : 50 ms (一個週期)
溫度誤差 : ±0.05%/FS/°C (span & zero)
設定誤差 : ±0.5%/FS
負載阻抗 : 100 k? 以上
輸出觸發準位信號 , 監控檢出器動作情況
輸出邏輯 : 正邏輯
負載阻抗 : 100 k? 以上
0 ~ 40°C
-10 ~ 50°C
4號電池 × 4 或 AC 整流器 (PB-7080 , 選配)
至少 16 小時 (關閉背光)
至少 8 小時 (開啟背光)
當電壓低於 4.4 V時警示“LOW”
186.5 (W) x 47.5 (H) x 66 (D) mm
約 280 g
訊號線 (AX-501) , 4號電池 x 4 , 攜帶箱
?PB-7080 AC 整流器
?AX-501 輸出線 (2m, 類比 或 脈衝輸出)
?CP-044 感測器
? 4 ~ 8 mm
1,960 bar
11
15
2016
GE-1400柴油机转速表 小野GE-140
来源:[深圳市沃霖电子有限公司]
联系人：季先生
手机：13392805920
电话：0755-22325920
传真：0755-22325900
QQ：641088092
Email：szwolin@163.com
地址：广东省深圳市深圳市龙岗区宝荷路金地名峰2A4A
品牌：日本小野
价格：面议
元/
供应地：广东省深圳市
产品型号：GE-1400
適用引擎
量測方式
適用的感測器
計算方式
量測時間
顯示
顯示更新時間
量測單位
量測範圍
精度
記憶功能
Over-range 警示
轉速上限警示
觸發量程校正
類比輸出
螢幕輸出
脈衝輸出
操作環境
儲存環境
電源
電池壽命
低電量警示
外觀尺寸
重量 (含電池)
配件
選配
適用引擎
感測方式
使用管徑
感測器耐壓力
訊號線
外觀尺寸
