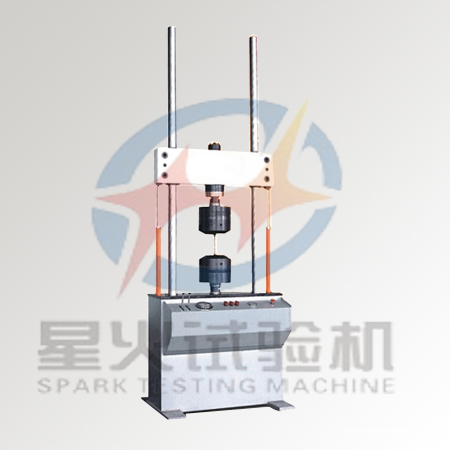

液压机械式钻柱减震器示功测试仪，5kN机械式减震器示功专用试验机

液压机械式钻柱减震器示功测试仪操作步骤：

1.试验前应将前减震器阻尼器拉伸到极限位置后封闭

2.将试件垂直安装在试验台上，以工作行程约二分之一处为试验行程中点

3.前减震器阻尼器试验行程止点不得进入缓冲区段

4.操作试验台规定行程、速度加振，往复运动5-8次采样，绘制一个周期的示功图（见图1和图2），并确定复原、压缩阻力值

5.将试验行程下止点调整到距工作行程下止点约2.5mm处，操作试验台按规定行程、速度加振，往复运动5-8次采样，绘制压缩缓冲阻力图（见图3），并确定压缩缓冲阻力值

液压机械式钻柱减震器示功测试仪主要技术参数：

最大静态试验力：±5KN，示值精度为±1%，精度范围2%-100%FS

最大动态试验力：±5KN，动态波动度≤±0.5%FS

频率范围：0.1-10Hz

作动器最大行程：±100mm（200mm全行程 ），示值精度±0.5FS

最高试验速度：0.52m/s

主要试验波形：正弦波、方波、三角波、静态加载斜波

恒压伺服泵站：压力21Mpa、流量15L/min 、功率7.5KW、过滤精度3μ

有效试验空间：≥1000mm

试验空间调整方式：手动调整、螺母锁紧横梁

控制方式：试验力、位移PID闭环控制，自动描绘试验曲线
