1. 产品名称

产品型号

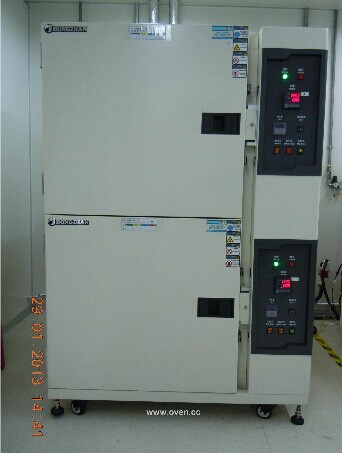

复层式精密烘箱

PH-235-2C

1. 标称内容积
2. 内箱尺寸（mm）
3. 外形尺寸(mm)
4. 整机重量(kg)

235L X 2C

第一层600 *650 *600mm (W *D* H)
第二层600 *650 *600mm (W *D* H)

1175 *1110 *2017mm (W*D* H)

245Kg

1. 性能

1. 测试环境条件
2. 测试方法

环境温度为+25℃、试验箱内无试样无换气条件下

GB/T 5170.2-2008 温度试验设备

1. 温度范围

(环境温度+20)℃~300℃

1. 温度波动度

±0.5℃

1. 温度均匀度

≤2℃（空载）

1. 升温时间(min)

(环境温度+20)℃~200℃约60min

1. 满足试验标准
2.

GB/T 2423.2-2008 试验B：高温试验方法

GJB 150.3-2008   高温试验

试验箱内湿度不测量不控制

1. 结构特征

1. 保温围护结构

外壁材料：双面镀锌钢板，

表面喷塑处理A25

表面烤漆处理

内壁材料：不锈钢板SUS304

箱体保温材料：玻璃纤维

门保温材料：玻璃纤维

1. 试验箱门

单门，向外打开，铰链在左，把手在右(面对箱体正面时) ，带电磁锁

1. 样品架层数

每个箱体样品架3个（共4层）

1. 样品架承重量（kg）
2.

单层最大承重15Kg

总承重最大值50 Kg

1. 控制操作界面

控制器控制面板、超温保护设定器、

总电源开关、试样电源端子（在箱体背面）

1. 加热器

镍铬合金电热丝式加热器

加热器控制方式：SSR（固态继电器）无触点等周期脉冲调宽

功率：10KW

1. 风机

离心风机

1. 控制系统

1. 控制器

运行方式

显示分辨率

T计测装置

定值运转

温度1℃、时间 1min

设定范围M计测装置

(0~210)℃

输   入

控制方式

附属功能

时间: 0～9999 h

K型热电偶

PID控制，

输入断线检测功能、计时器（时到可手动控制加温或不加温）、上限温度过热报警功能、蜂鸣器报警功能、                                   自动温度过热防止功能、报警号码显示功能、断电恢复后继续运行功能

1. 其他配置

电源线缆A21

5芯(三相四线+1根地线)

长约2.5米(用户侧供电电源禁止使用闸刀开关或电源插座！)

附件

保险丝2个、使用说明书各1本（高温试验箱、控制器、维修手册、）

1. 安全保护装置

电源用漏电断路器、温度保险丝、风机温度开关、控制回路短路保护保险丝、上下限温度报警、超高温保护设定器

1. 运输

试验箱为整体式，整体运输:1475 *1410 *2517mm (W*D* H)

1. 尺寸

最大运输尺寸（含包装）：:475 *1410 *2517mm (W*D* H)

电源A22

AC(380±10)V   (50±0.5)Hz   三相五线+保护地线

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电

要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

功率A23

10KW
