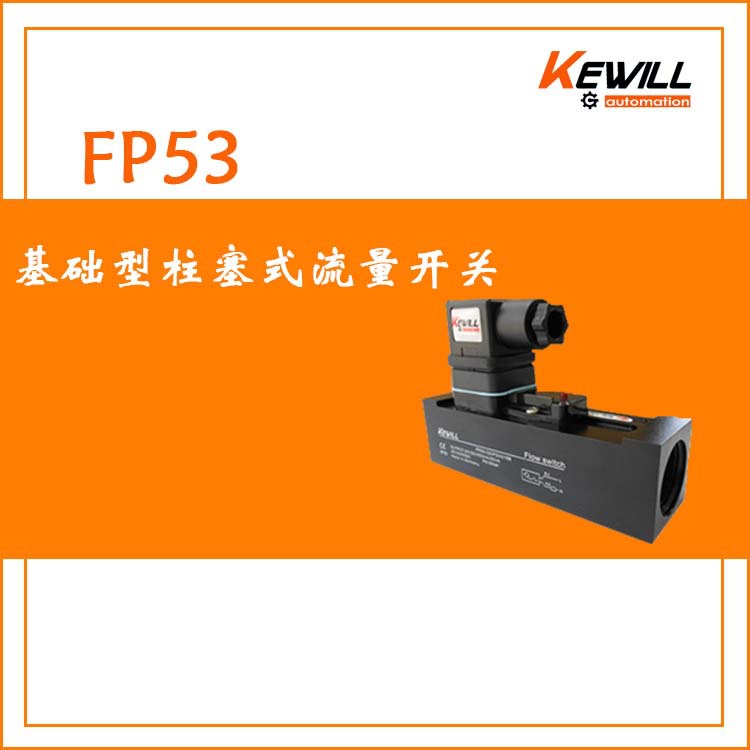

FP53柱塞式流量开关原理结构
在线式安装，机械式流量开关，用于液体或气体介质。坚固的塑料，铝或不锈钢外壳可选。介质推动柱塞弹簧至设定位置即可通过磁场作用于干簧管输出无源通断信号。
FP53柱塞式流量开关主要特点
极小的压力损失,良好的重复性,抗污能力。
机械部分与电子部分完全隔离,LED显示开关动作状。
大开关容量,带有开关设定刻度表易设定用户无须在现场设定。
多种材质和耐压等级选择。
FP53柱塞式流量开关应用
气液两用型，工业自动化/ 机械设备/ 空气压缩工业/ 制冷及空调
FP53柱塞式流量开关性能概述
FP53
型流量开关，适用介质：水、乙二醇溶液、油基液体、空气。最大工作压力200 bar.介质温度-10…160℃。电
源：DC24V AC220V AC380V。保护级别IP65.适用管径DN8～DN32,材质可选:POM塑料、阳极氧化铝 、青铜合金、316L不
锈钢，流量报警设定值0.1L～70L/min
FP53柱塞式流量开关选型表
FP53-
008
F
D
K
015
B
/HT
详述
FP53-
FP53系列柱塞式流量开关
适用管径
008
螺纹接口 G1/4 名义口径DN8
010
螺纹接口 G3/8 名义口径DN10
015
螺纹接口 G1/2 名义口径DN15
020
螺纹接口 G3/4 名义口径DN20
025
螺纹接口 G1 名义口径DN25
032
螺纹接口 G11/4 名义口径DN32
连接方式
F
内螺纹 (母接头)
M
外螺纹 (公接头)
FL
法兰连接式
Q
软管快速接头（订货时需备注软管内径）
配电明细
D
直流配电24V±20%DC
W
交流配电220V±15%AC
Z
交流配电380V±15%AC
G
交直流通用型（无LED报警灯）
材质描述
P
POM加强塑料 过液本体
A
阳极氧化铝 过液本体
B
青铜合金结构 过液本体
K
316L不锈钢 过液本体
报警设定区间
min.
正常流量小于等于5L（特定客户备选项）
008
设定范围：0.6…8L/min （下线报警0.1…7L/min）
015
设定范围：1…15L/min
028
设定范围：2…28L/min
070
设定范围：27…70L/min
电气连接方式
B
赫斯曼插头&B-12接插头
（特殊备选项）VARIO
/HT
耐高温160°C（材质为不锈钢时可选）
/2
输出两路开关量报警点（特殊备选项）
09
09
2021
