原理结构：
机插入式安装，机械式流量开关。内置微动触发开关。
主要特点：
极小的压力损失，良好的重复性，抗污能力，通过旋钮实现精确的开关设定。机械部分与电子部分安全隔离。交货时附有5种挡片，在大管径低流速或管道未充满时，用户可根据现场情况灵活组合使用。同一种开关可用于多种管道
功能：
●气通过检测管道中有无流量来断开或者闭合一个电路。
性能概述：
流量开关，黄铜（不锈钢）阀体。档片、波纹管、支撑架等内部元件为不锈钢。适用介质：水、乙二醇溶液、油、空气。最大工作压力40
bar.介质温度-30…350℃。电源：250V,3A。保护级别IP54.接口NPT1寸&G1/2，适用管径
1"-8"，插入式连接可提供法兰连接式&螺纹连接式。
参数表：
技术参数：
消防级碳酸聚合物&316L不锈钢
●它通常运用于供暖、空调、制冷、水处理、增压供水、工业添加等系统。
●通过其可以控制如下设备：水泵、燃烧器、压缩机、冷水机、电动阀、报警设备、工业添加设备等。
●在供暖系统中，它的作用尤其重要，当锅炉系统回水流量过低或无流量时，它能迅速关闭燃烧器，防止锅炉系统干烧、超温，避免其他温度控制元件频繁介入
参数表1 适用于管径≤6”时
安装管径
型号
适用挡片号
压力
可调范围
迟滞
重量
DN
bar
L/min（水.空气）
L/min（水.空气）
kg
DN25 「1"」
FB30-01MM （FB30-01MK)
1
16 or 40
20…48
8
0.55
DN32 「1 1/4"」
34…100
10
DN40 「1 1/2"」
65…160
14
DN50 「2"」
120…280
26
DN65 「2 1/2"」
210…550
18
DN80 「3"」
380…750
20
DN50 「2"」
2
40…140
18
DN65 「2 1/2"」
110…340
15
DN80 「3"」
180…470
18
DN100 「4"」
350…920
20
DN80 「3"」
3
115…220
20
DN100 「4"」
210…590
20
DN125 「5"」
380…1200
40
DN150 「6"」
550…1800
80
参数表2 适用于管径≥125mm时
接口高度
型号
适用挡片号
压力
可调范围
迟滞
重量
mm
bar
m/s（水.空气）
m/s（水.空气）
kg
25
FB30-01MM （FB30-01MK)
4
16 or 40
0.37…1.22
0.05
0.55
25
5
0.26…0.86
0.04
50
4
0.57…1.68
0.08
50
5
0.33…1.08
0.05
注:以上参数是将开关垂直安装于水平管路,以20℃水为介质测试得出的.
设定范围:
详见下表
防护等级:
IP54
重复性:
±2.5%总量程
主体材料:
316L不锈钢
接线方式：
端子接线
过程连接：
黄铜合金 & 316L不锈钢
输出:
机械开关 常开＋常闭 （24VDC,15A/250VAC,15A/380VAC,5A）
连接杆：
黄铜合金& 3161L不锈钢
耐压:
16 bar（40bar可选）
档片：
316L不锈钢
平均压力损失：
0.08bar（流量最大时）
密封：
NBR
环境温度:
-25…80℃
防护外壳：
介质温度:
0…90℃ （-30…350℃)
09
09
2021

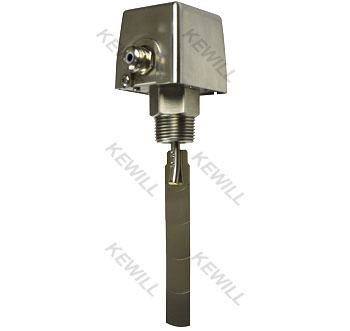

进口靶式流量开关 空调流量开关
来源:[高准国际贸易（上海）有限公司]
联系人：蔡先生
手机：15900565589
电话：021-54430662
传真：021-54707123
QQ：2851086874
Email：15900565589@qq.com
地址：上海上海市闵行区上海市闵行区沪光东路89号2栋101
品牌：kewill
价格：面议
元/台
供应地：上海上海市
产品型号：FB30
