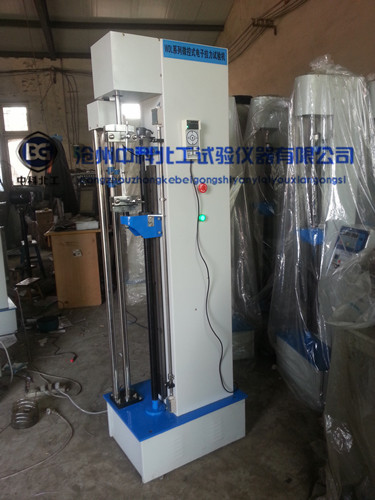

一、防水卷材拉力机主要用途及使用范围、

WDL系列电子拉力试验机，主要用于外保温材料、保温砂浆、土工布、新型防水卷材、布匹、纸张、防水涂料、防水密封材料等的拉伸试验，也可用于小金属材料的拉伸等性能测试。有拉伸自动归零、力值延伸同时计数、两次峰值显示、设定力值停机（定力延伸）、设点延伸长度停机（定伸应力）、平均值显示及七个测试速度和无极调速高亮LDC大屏显示器，可一次性显示出最大力值KN，材料强度MPA，拉伸长度mm，以及最大延伸率%mm.。不用操作人员再进行记录和分别计算，大大提高了试验的可靠性，是试验室和计量部门仲裁得心应手的试验仪器。

二、防水卷材拉力机主要规格、技术指标：

1、最大试验力：WDL-2000型   2000N

                        WDL-5000型   5000N

2、试验力有效测量范围：10N-5000N

3、试验力最小分辨值：0.1N

4、拉伸夹具间最大距离：800mm

5、试验速度：5-500mm

6、电源：220V

三、防水卷材拉力机工作条件：

1、在室温10-30℃范围内

2、相对湿度≤80%

3、在无振动的环境中。

4、在稳固的基础或工作台上，正确安装。

5、周围无腐蚀性介质。

6、电源电压的波动范围不应超过额定电压的±10%。

四、防水卷材拉力机结构特征及工作原理：

本机有机械及电器两大部分组成。

1、机械部分结构及工作原理。

机械部分由传动和主机两大部分组成。动力由电机输出，通过三角带传至蜗杆，再由蜗杆传至丝杠，带动中横梁上、下移动，实现对试件的拉伸，中横梁上侧及上横梁的下侧装有两个夹具，对试件进行拉伸试验。中横梁最大移动速度为500mm/min，试验速度为无极调速和七档定速，试验时可根据试验要求设定。

2、电器部分的组成：

电器部分由电力拖动系统和显示系统组成。电力拖动系统由供电、变频、调速器三部分组成。测控显示系统由拉力传感器、延伸位移传感器、运算放大器、高度A/D转换、单片机、高亮显示屏、稳压电源等组成。

3、试验机的工作原理：

试验机的加荷是电机通过传动系统带动中横梁下降对试件进行拉伸、压缩，产生变电信号和高精度位移传感器，测到位移量信号同步进入单片机，进行微处理后对机械给以控制显示出精确的试验结果。

五、防水卷材拉力机安装与调整：

1、把试验机从包装中取出，检查试验机在运输中有无碰撞、损坏现象。

2、把试验机置于坚固平台上，调整底座下的调平螺丝找正使机器处于水平位置。

3、供电系统为单项220V电源，电压误差不应大于标准电压的10%，注意一定把试验机的外壳用导线与室内大地接点可靠连接，保证使用安全。
