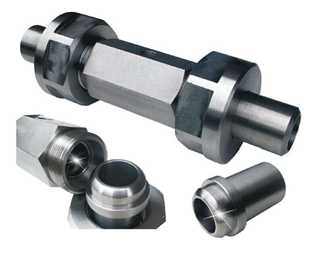

海水流量计安装及选型  石油流量计

当前位置: 首页> 仪器仪表> 流量仪表> 流量计
来源:[技承仪表（上海）有限公司]
联系人：李先生
手机：18817314119
电话：021-52961656
传真：021-52961636
QQ：2983527613
Email：2983527613@qq.com
地址：上海上海市青浦区青浦区新业路759弄6号厂房
品牌：技承
价格：面议 元/台
供应地：上海上海市
产品型号：3320

海水流量计的外形及连接尺寸：

公称通径DN4~10mm(公称压力PN6.3Mpa)




公称通径DN15~40mm(公称压力PN6.3Mpa)


公称通径
尺寸(mm)
DN(mm)
G(螺纹规格)
L(mm)
重量(Kg)
15
R1/2
160
1.5
20
R3/4
180
1.5
25
R1
190
1.8
32
R1-1/4
220
2.2
40
R1-1/2
230
2.4
公称通径DN25-300法兰连接蜗轮尺寸图
尺寸
 (mm)
 公称通径
 (mm)
D1
D2
d
N
L
重量
(Kg)
25
115
85
14
4
100
4
32
140
100
18
135
6
40
150
110
140
7
50
165
125
150
8
65
185
145
180
9
80
200
160
8
200
10
100
220
180
220
12
150
285
240
22
300
16
200
340
295
12
400
43
250
405
355
26
420
55
300
460
410
420
70

注：
1.法兰连接尺寸JB/T81-1994或JB/T79-1994
2.公称通径DN40~80，在公称压力PN1.6Mpa和PN2.5Mpa
时，法兰连接尺寸DN100~200中，带括号者为公称压
PN2.5Mpa的法兰尺寸。DN250,300公称压力PN1.6Mpa。
3.一般出厂产品配公称压力PN1.6Mpa的法兰。




公称通径DN6-50卡装连接涡轮尺寸图





公称通径
尺寸(mm)
DN(mm)
L
D
D1
重量(Kg）
4
6
10
75
50.5
42.5
1.5
15
75
50.5
42.5
1.3
25
100
50.5
42.5
1.2
40
140
64
56.5
2.0
50
150
77.5
70.5
3.2
3320涡轮流量计选配配件和定制结构

1. 双排液晶显示，同时显示瞬时流量和累积流量
2.供电方式为24VDC或者3.6V锂电池（电磁使用寿命可达2万小时）
 3.可选配清零开关，通过按键清除累积流量或者磁钢清零  4.流量累积单位可设定为立方、升、公斤、加仑、立方英尺，标准立方。;

5.底部螺纹尺寸M16×1或者M14×1，可与各类涡轮流量传感器配套。

6.输出方式为脉冲输出或者两线制隔离电流输出，电流输出类型为4-20mA,(信号输出需外接24V电源）

7.外壳防爆等级为ExdllCT6

球面密封耐高压传感器耐高压设计，口径4mm~25mm接管采用焊接式，最高耐压可达40Mpa


各类口径涡轮叶轮图，根据同测量介质有防腐可选以及表面镀膜工艺

结构拆分图

选型代码


1
2
3
4
5
6
7
3320-
-
-
-
-
-
-


公称通径（管螺纹为英制螺纹，
2
2mm  (管螺纹G3/8")
4 /4
4mm  (管螺纹G1/2"） 公制螺纹 M30*1.5
6 /6
2mm  (管螺纹G3/8")       公制螺纹 M30*1.5
10 /10
10mm（管螺纹G1/2")  公制螺纹 M30*1.5
15
15mm（管螺纹G1")
20
20mm（螺纹型G1)
25
25mm（管螺纹G1-1/4 或法兰型)
32
32mm（管螺纹G1-1/2 或法兰型)
40
40mm（法兰型或管螺纹G2")
50
50mm（法兰型或管螺纹G2-1/2")
65
65mm（法兰型)
80
80mm（法兰型)
100
100mm（法兰型)
150
150mm（法兰型)
200
200mm（法兰型)
250
250mm（法兰型)
1
300
300mm（法兰型)
输出信号
P
脉冲输出
I
现场电流输出（4-20mA）
J
配套流量积算仪
S
配套流量积算仪并输出4-20mA
T
现场液晶显示（3.6V锂电池供电）
2
M
现场液晶显示并带4-20mA输出

压力等级
C1
PN1.6MPa
C2
PN2.5MPa
C3
PN4.0MPa
C4
PN6.3MPa
C5
PN16MPa
C6
PN25MPa
3
C7
PN40MPa
精度
A
精度(Accruacy)1%
B
精度(Accruacy)0.5%
4
C
精度(Accruacy)0.2%  特殊订货
流动方向
1
从左往右
2
从右往左
3
自下而上左侧
5
4
自下而上左侧
  叶轮材质
1
SUS430
2
SUS329J1双相不锈钢
6
3
 镍合金

连接方式
F
法兰连接
R
螺纹连接
7
K
 卡装连接（卫生型）
