1 概述

    ACM配电线路过负荷监控装置,采用最新的32位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流，实现配电回路过负荷的2段式报警。该监控装置具有RS485远程通讯接口，开关量输入/继电器输出，DC4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现线路运行的远程监控。适用于突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路的场合。

2 型号说明

表1

注：互感器详细选型请参照安科瑞AKH-0.66系列电流互感器

3 技术指标

3.1 外形尺寸及接线方式（单位：mm）

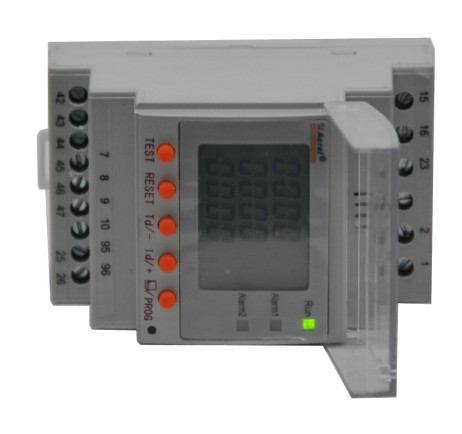

ACM2简易型

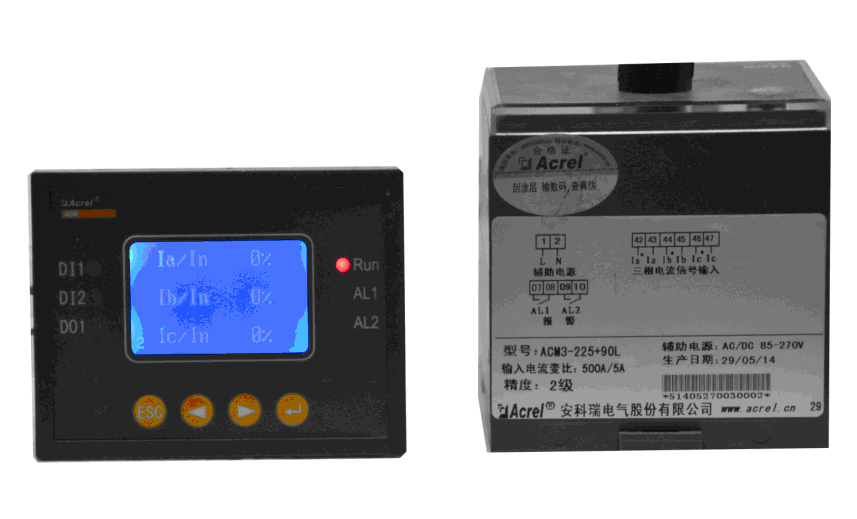

ACM3综合型

● ACM3主体安装尺寸（导轨式安装）：

● 90L显示单元安装尺寸（嵌入式安装）：

接线端子
