一、反力框架简介

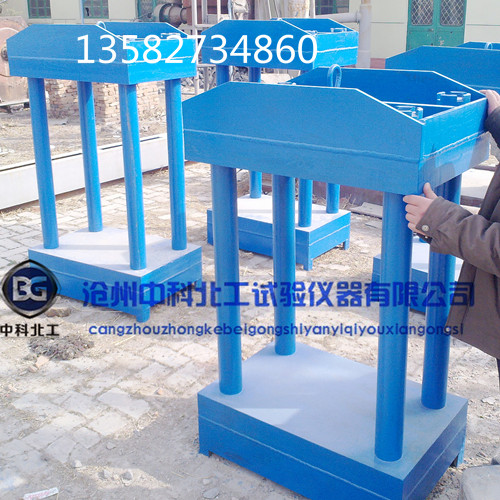

反力框架又称千斤顶校验器，用于高压试件成型，试件抗压强度测量，（加载系统）千斤顶力值校验及测量系统等。另有反力架压力表、反力框架传感器等配套产品。

二、反力框架技术参数

（1）反力架承载能力：100吨~1000吨

（2）反力架试验空间：850mm

（3）反力架净重：1850Kg

（4）测力系统最大试验力：100吨~1000吨

（5）示值精度：±0.03%FS、±0.05%FS（线性＋滞后＋重复性）

（6）允许过负荷：150%FS

（7）允许温度范围：-30～70℃/85℃

（8）输出灵敏度：2±0.5mv

（9）外部尺寸1885×885×2517

（10）有效尺寸1500×500

三、反力框架标准依据

根据铁道部TB/T-3043-2005标准规定，桥梁予应力张拉器材应每月校验一次，由于千斤顶及油泵送计量部门检测搬运沉重，计量烦琐，计量费用高等缺点,协助研制出千斤顶载荷测试系统，该系统具有操作简单，检测迅速方便同时也给施工单位降低检测费用等优点。配备其他组件也可用于高压高强度试件的成型，以及高强度的试件抗压强度试验。

四、反力框架操作规程

1、将模筒直立，将称量的试样土分2-3次装入模筒中，并用夯棒均匀捣实，然后将上下压柱放入模筒内，两压柱外露部分要相等。

2、根据试件的高度，调整顶板高度，以达到千斤顶工作高度。

3、将模筒及上下压柱放入顶板与千斤顶之间，加压直到压柱都压入模筒为止，静压1分钟取下模筒，放到脱模器上将试件脱出。

五、反力框架使用注意事项：

使用前应先检查反力架连接螺母是否有松动现象，将被测千斤顶放入反力架测试中心区,连接好与油泵之间的油管，将力值传感器放入千斤顶与反力架上压板试验区中间,连接好与力值显示器之间的数据连接线，接通电源后预热5分钟，启动油泵,按GJJ-621-2005（液压千斤顶检定规程）依次加载并读取力值显示器数据。
