分离式滑环是提供在由于尺寸限制，不需要全封闭在某些应用场合，分离的转子和接触刷组合可以解决您对360°旋转连接的问题。适用于各种细小精密的仪器或超大型旋转轴应用领域，同时我们可根据您的具体需求定制各种尺寸分离式滑环。
分离式滑环的产品特点：
■ 贵金属接触保证超长工作寿命
■ 金-金触点，接触电阻极低
■ 兼容数据总线协议
■ 运转平滑
■ 低力矩
■ 结构紧凑
分离式滑环的运用领域：
1.工业机器：
钻井平台、绕线机、端面加工机、热滚机
2. 旋转工作台：
绕线机、灌装机、吹瓶机、游乐设备
3.电缆卷筒：
港口机械、吊装起重设备、路桥机械、塔台
4.试验设备：
离心测试台、分离机、测试仪器机
5.机器人：
包装设备、堆垛机、工艺控制设备、压模机
6.展览/显示设备：
汽车展台、旋转门、产品展台、旋转餐厅
7.医疗设备：
无影手术灯、直升机、雷达通讯设备

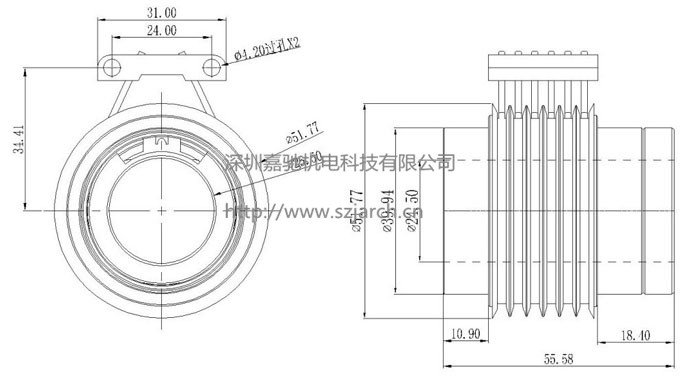

分离式花环的详细结构图：
分离式滑环的技术参数：
电气性能 Electrical Spec.
可选项 Options
额定电压
380VAC/220VDC
Rating voltage
380VAC
Flange for set up
额定电流
5A/路、 10A/路、15A/路
导线出口方向、长度可选
Rating current
5A /Ring，10A /Ring，15A /Ring
The wire exit direction,length is optional
绝缘电阻
1000MΩ@500 VDC
支持更多通路数：1-126路
Insulation resistance
1000MΩ@500VDC
Can combine more circuits:1-126Ring
耐压
600VDC@50HZ
支持更高额定电流和额定电压
Dielectric strength
600VDC@50Hz
Higher voltage and current capacity
电气噪音
10mΩ @6VDC,50mA,5Rpm
可选更高转速：1000转/分钟、2500转/分钟、5000转/分钟等
Electrical noise
10mΩ@6VDC,50mA, 5Rpm
Higher rotational seed:1000Rpm、2500Rpm、5000Rpm
机械性能 Mechanical Spec
环境性能 Environment
转速
300转/分钟
工作温度
-40℃~+80℃
Speed
300Rpm
Working temperature
-40℃~+80℃
扭矩
100N.cm
机械振动
MIL-SID-810E
Torque
100N.cm
Mechanical vibration
MIL-SID-810E
防护等级
IP 54(可选IP68)
环境湿度
60%
Seal class
IP54 (IP68Options)
Humidity
10% to 90% RH non-condensing
接触材料
贵金属
环保认证
Lead Free, RoHS compliant
Contact material
Precious Metal
Materials
Lead Free,RoHS compliant
导线规格
12色1.0mm2Teflon高温线
CE Certified
YES
Lead Wire
12color 1.0mm2Teflon wire
CE Certified
YES
设计寿命
7000万转
*滑环寿命由滑环工作转速，工作环境和工作温度等决定
Life
500million revolutions
分离式滑环的安装说明：
分离式滑环
JSR-SP025系列分离式导电滑环
