盘式滑环专门为在垂直方向有一定高度限制的旋转连接系统而设计；外径根据通路数不同而不同，滑环高度最小厚度仅为6.5mm，到40mm可以选择。过孔尺寸从10mm-300mm可以选择。采用先进接触技术，保证极低的摩擦，极低接触电阻，超长的工作寿命，无摩擦碎片。
盘式滑环的产品特点：
尺寸紧凑，满足产品小型化的需求。
双精密滚动轴承支撑，低扭矩，长寿命。
可传输电源、数据信号。
多种规格的法兰方便选择。
金-金触点，接触电阻极低
兼容数据总线协议
运转平滑
低力矩
盘式滑环的运用领域：
旋转舞台灌装设备
电缆卷筒智能玩具
IA智能电器IA智能电器
机械手手术灯
电缆卷筒旋转门
包装机卷取机
盘式滑环的尺寸图：
盘式滑环的技术参数：
盘式滑环电气数据：
项目
值
功率
信号
电压
380VAC/DC
240VAC/DC
线材规格
UL铁氟龙
特氟隆
绝缘电阻
1000MΩ@ 500VDC
500MΩ@ 500VDC
额定电流
10A（或更大），每个电路或信号
介电强度
1000V @ 50HZ
电噪声
80MΩ@ 6VDC，50MA 300rpm/min
机械数据
电路
10路
操作速率
300RPM
工作温度
-40?+80
工作湿度
65％RH或更高
联系材料
贵金属
电线长度
300毫米
外壳材料
铝合金
扭矩
10g.m
防护等级
IP51
规格参数
基本参数：
路数
1~80路
外径
22mm
转速
500rpm
工作温度
-40℃~ +80℃
工作温度
60%RH 或更高
电气参敏：
额定电压
240VAC/DC
额定电流
每路2A
耐压强度
每路≥500V@50Hz
绝缘电阻
500MΩ@ 500VDC
电气噪音
≤8mΩ
机械参数：
接触材质
金对金
导线规格
AWG28或AWG30 UL认证
导线长度
标准品250mm
帽套材质
金属
力矩
≤0.15 g·m (仅供参考)
防护等级
IP54 或更高
盘式滑环

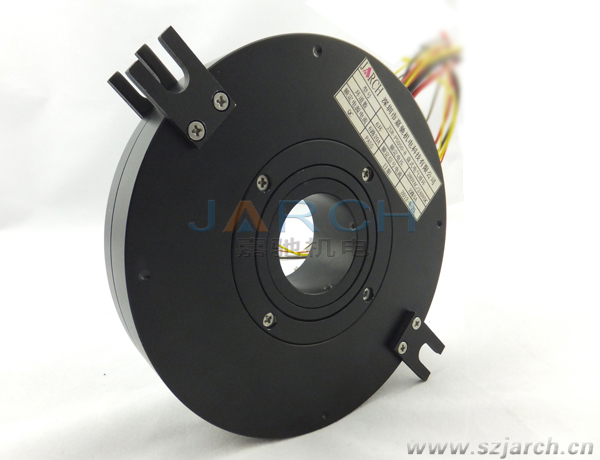

JSR-PS012系列盘式导电滑环
09
09
2021
广东盘式滑环，盘式导电环，盘式导电滑环，盘式电滑环， 内蒙盘式滑环 西北盘式滑环批发 盘式滑环直销零售
来源:[深圳市嘉驰机电科技有限公司]
联系人：易先生
手机：13714251726
电话：0755-33686808
传真：0755-33686807
QQ：1843225375
Email：info@szjarch.cn
地址：广东省深圳市深圳市宝安区松岗街道罗田社区大南海广发工业园Ｃ栋二楼
品牌：嘉驰jarch
价格：1.00
元/个
供应地：广东省深圳市
产品型号：JSR-PS012系列盘式导电滑环
