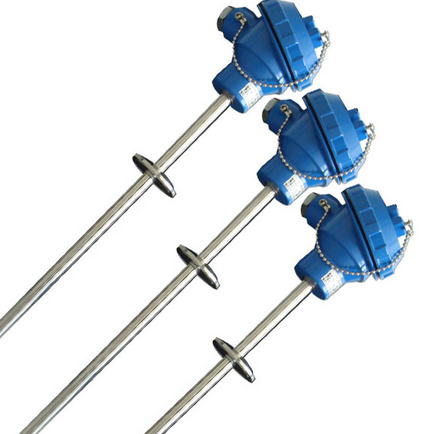

WRPK-391S型铠装热电偶铠装热电偶的工作原理是由两种不同成份的导体两端经焊接，形成回路，直接测温端叫测量端，接线端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
注：1）t为被测温度的绝对值。
铠装热电偶绝缘电阻
型号
分度号
允差等级
Ⅰ
Ⅱ
允差值
测量范围℃
允差值
测量范围℃
WRNK
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WRMK
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WREK
E
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~800
±0.004ltl
333~900
WRFK
J
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~750
±0.004ltl
333~750
WRCK
T
±0.5℃
-40~+125
±1℃
-40~+133
±0.004ltl
125~350
±0.0075ltl
133~350
WRPK
S
±1℃
0~+1100
±2.5℃
0~600
±[0.003(t-1100)]
1100~1600
±0.0025ltl
600~1600
型号
分度号
测温范围℃
长度
安装固定装置
L
L1
WRPK-191
S
0-1300
100
200
300
400
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000
500
750
1000
1500
2000
3000
4000
5000
7500
10000
15000
25000
无固定装置
WRMK-191
N
0-1100
WRNK-191
K
WREK-191
E
0-600
WRCK-191
T
0-350
WRFK-191
J
0-500
WRPK-291
S
0-1300
固定卡套螺纹
WRMK-291
N
0-1100
WRNK-291
K
WREK-291
E
0-600
WRCK-291
T
0-350
WRFK-291
J
0-500
WRPK-391
S
0-1300
可动卡套螺纹
WRMK-391
N
0-1100
WRNK-391
K
WREK-391
E
0-600
WRCK-391
T
0-350
WRFK-391
J
0-500
WRPK-491
S
0-1300
固定卡套法兰
WRMK-491
N
0-1100
WRNK-491
K
WREK-491
E
0-600
WRCK-491
T
0-350
WRFK-491
J
0-500
WRPK-591
S
0-1300
可动卡套法兰
WRMK-591
N
0-1100
WRNK-591
K
WREK-591
E
0-600
WRCK-591
T
0-350
WRFK-591
J
0-500
注：1、热电偶Ⅰ级按协议订货
铠装热电偶的热电动势将随着测量端的温度升高而增长，热电动势的大小只和铠装热电偶导体材质以及两端温差有关，和热电极的长度，直径无关。
铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
铠装热电偶分绝缘式和接壳式两种。
WRPK-391铠装热电偶主要技术指标
测温范围和准确度
类 别
代号
分度号
套管外径mm
常用温度℃
最高使用温度℃
允许偏差△t
测量范围℃
允差值
镍铬－铜镍
WREK
E
≥Φ3
600
700
0～700
±2.5℃或±0.75%t
镍铬－镍硅
WRNK
K
≥Φ3
800
900
0～900
±2.5℃或±0.75%t
铜－铜镍
WRCK
T
≥Φ3
350
400
＜-200
未作规定
-40～350
±0.75%t
2）T型分度号产平需与厂方协商订货。
铠装热电偶热响应时间
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%，所需要的时间称为热响应时间，用T0.5表示
WRPK-391铠装热电偶热响应时间不大于下表的规定：
热响应时间T0.5S
接壳式
绝缘式
套管直径（min）
2.0
0.4
0.5
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0
当周围空气温度为20±15℃，相对湿度不大于80﹪时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表规定。
套管直径mm
试验电压V-D.C
绝缘电阻MΩ.m
0.5～1.5
50±5
≥1000
＞1.5
500±50
≥1000
2、未注明测温范围及保护管材质，保护管材质一律视为1Cr18Ni9Ti
09
16
2015
WRPK-391铠装热电偶
来源:[天长市康泰仪表电缆厂]
联系人：徐先生
手机：18255088030
电话：0182-55088030
传真：0550-7043686
QQ：371712341
Email：www.371712341@qq.com
地址：安徽省滁州市天长市安乐社区
品牌：
价格：面议
元/
供应地：安徽省滁州市
产品型号：WRPK-391
