AS12/150B/4S电流互感器(AS12/150B/4S型)

互感器概述

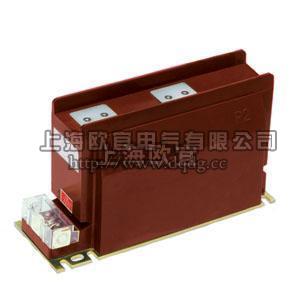

AS12/150B/4S电流互感器为环氧树脂浇注全封闭支柱式结构，适用于户内交流额定电压为10KV及以下，额定频率为50-60HZ的户内电力线路及其设备中作电流、电能测量和继电保护使用。为扩大适用范围，本型互感器设计三种不同的技术参数以供选择。另外，根据用户的需要，本型互感器还可设计为多变比及策略与保护级变化不同等特殊规格。

结构特点:

AS12/150B/4S型电流互感器为支柱式结构，采用环氧树脂浇注而成，耐污秽，耐潮湿性能好，也适宜于湿热地区。本互感器的二次线圈由一个测量级和一个（或两个）保护级，两（或三个）绕组所组成。铁芯采用进口优质冷轧硅钢片绕制成形，并经严格热处理。二次出线端子处安装有接线护罩宜于户内任何方向、位置安装。护罩正面及两个侧面各有一个孔供二次接线用，安装可靠。因此在三个方向上均可引出二次接线。并且防护罩具有防窃电功能。

性能：

1、额定绝缘水平：12/42/75kV；
2、负荷功率因数：COS&=0.8(滞后)；
3、额定二次电流：5A或1A；
4、表面爬电距离：260mm，满足II级污秽等级要求；
5、产品标准：GB1208-1997《电流互感器》；
6、仪表保安系数：FS≤10；

AS12/150B/2S电流互感器技术参数

额定电 流比(A)	级次组合	额定输出(VA)			保护级		一秒热稳定 电流(KA)	动稳定 电流(KA)
		0.2s	0.2s	0.5s	额定输 出(VA)	准确级及准 确限值系数
5/5a	0.2s/10P 0.2/10P 0.5/10P	10	10	10	15	10P15	0.8	1.9
10/5a							1.5	3.8
15/5a							2.3	5.8
20/5a							3	7.5
30/5a							4.5	11.2
40/5a							6	15
50/5a							7.5	18.8
75/5a							11.5	29
100/5a							15	37.5
150～200/5a							22.5	56.5
300～600/5a							45	112.5
800～2500/5a							63	157.5





电流互感器结构尺寸图



产品名称：AS12/150B/4S电流互感器

型号：AS12-150B-4S

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页AS12/150B/4S电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
