多回转阀门电动装置，简称为DZW型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。
本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
多回转电动电动装置按防类型分：有普通型、户外型和隔爆型
按控制方式分：有常规型、一体化型和智能一体化型
按连接型式分：有转矩型、电站型和推力型。
整体开关型设有远程控制模块，远程带点动或联动操作，输出4-20mA电流反馈信号，不需配套的电控箱/柜集中控制，现场按钮现场控制，远程有DCS或PLC集中控制，同时输出相应的4-20mA反馈信号, 可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能
工作环境和主要技术参数
1.电源：电机为三相交流，380V（特殊订货660V或220 V）, 50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2.工作环境：
2.1环境温度：-20~+60℃（特殊订货-40~+80℃）。
2.2相对湿度：≤90%（25℃时）。
2.3防护类型：普通型和户外型用于无易燃、易爆和无腐蚀性介质的场所，其中普通型用于户内；隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
2.4防护等级：户外型和防爆型为IP55（特殊订货IP67）。
3工作制：短时10分钟（特殊订货30分钟）。
型号规格
公称转矩（N·m）
公称推力（KN）
最大阀杆直径（mm）
最大转圈数（圈）
手动
速比
输出转速（r/min）
电机功率（KW）
参考重量（Kg）
Z5
50
20
28
50
1:1
12
0.12
28
Z10
100
40
28
50
1:1
24/36
0.25/0.37
45
Z15
150
24/36
0.37/0.55
50
Z20
200
100
40
50
1:1
18/24
0.37/0.55
55
Z30
300
18/24
0.55/0.75
58
Z45
450
150
48
120
1:1
(20:1)
24/36
1.1/1.5
110
Z60
600
24/36
1.5/2.2
120
Z90
900
200
60
120
1:1
(25:1)
24/36
2.2/3
139
Z120
1200
24/36
3/4
142
Z180
1800
325
70
150
22.5:1
18/24
4/5.5
250
Z250
2500
18/24
5.5/7.5
255
Z350
3500
700
80
150
20:1
18/24
7.5/10
430
Z500
5000
18/24
10/15
440
05
06
2024

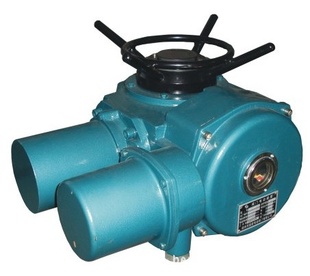

扬州多回转阀门电动装置DZW45-24普通开关型 电动执行机构 阀门控制箱
来源:[扬州纬沃自动化设备有限公司]
联系人：郭先生
手机：13511769266
电话：0514-80596289
传真：0514-80596389
QQ：3233837709
Email：yzwwzdh@126.com
地址：江苏省扬州市扬州市扬州市邗江区杨庙工业园
品牌：
价格：面议
元/台
供应地：江苏省扬州市
产品型号：DZW45-24
