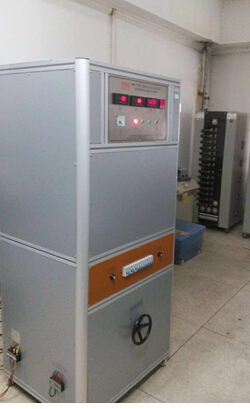

本负载控制柜符合GB16915.1-2014《家用类似用途固定式电气装置开关》标准中第19.3条、IEC60669-1：2007等标准要求。适用于家用和类似用途固定式电气装置的开关进行通断能力和正常操作寿命试验。用于控制自镇流灯的开关，应经受得住当控制自镇流灯电路时出现的电应力和热应力而不会过度损坏或其它有害影响。所试开关额定电压不大于250V，额定电流不大于16A。目的是考核开关是否能经得起正常使用中出现机械损坏及电气疲劳破坏，以及有无出现触头粘连现象或长期闭合或断开现象，检验其有无过度磨损和其它有害后果。

二、技术参数

1、负载类型：自镇流灯模拟负载；

2、试验电压：AC230V[电源用户自备]；

3、负载模型：采用下表的RC阻容网络实现不同的负载：

表20  理论电路参数

4、电参数显示：采用青岛青智电参数仪表显示电压、电流、功率因素，仪表精度：0.2级，三位半LED数显表头显示数据；

5、计数器：1～999999次任意设定，到达设定次数时自动停止试验；

6、预调功能：能在测试前将各种参数预设；

7、波形检测：标准示波器接口，方便检测电流波形及时间；

8、保护功能：漏电、过载、过热等保护；

9、工作电压：AC220、50Hz、5A；

10、外形尺寸：W1300mm×D650mm×H1900mm；

11、重量：约180KG；

12、负载原理图如下：
