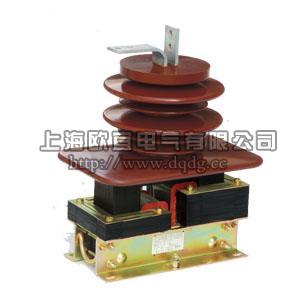

LCZ-35(Q)型电流互感器

一、概述

LCZ-35Q电流互感器为半封闭绝缘浇注产品，适用于额定频率50Hz或60Hz、额定电压为35kV及以下的电力系统中，作为电能计量、电流测量和继电保护用。本产品符合IEC44-1及GB1208《电流互感器》。

二、结构简介

本型电流互流器为半封闭支柱式结构，一次绕组浇于环氧树脂内，外装二次绕组及铁心。LCZ-35Q型电流互感器加强了外绝缘，为工况型产品。LCZ-35G适用于宽度为1.2米的开关柜。

三、技术参数

1、额定二次电流、准确级组合、额定输出及动、热稳定电流见表
2、额定绝缘水平：40.5/95/185 Kv
4、产品局部放电水平符合GB1208《电流互感器》标准要求。
5、污秽等级：全工况产品符合Ⅱ级污秽要求。
6、可按用户定制非标产品。

额定一次电流(A)	额定二次电流(A)	准确级组合	额定输出(VA)	额定短时热电流(Ith)(kA)	额定动稳定电流(Idyn)(kA)
20	5	0.2/10P10 0.2/10P20 0.5/10P10 0.5/10P20 10P10/10P10 10P20/10P20 0.2/0.5/10P10 0.2/0.5/10P20 0.2/10P10/10P10 0.2/10P10/10P20 0.5/10P10/10P10 0.5/10P10/10P20	20/50 20/25 50/50 50/25 50/50 25/25 15/50/50 15/50/25 15/25/50 15/25/25 50/25/50 50/25/25	1.3	3.25
30				2	5
40				3	7.5
50				4.5	11.5
75				6	15
100				9	22.5
150				12	30
200				18	45
300				24	60
400				36	90
600				48	120
800
1000
1200
1500

 四、LCZ-35Q电流互感器外形及安装尺寸

产品名称：LCZ-35(Q)电流互感器

型号：LCZ-35Q

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LCZ-35(Q)电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
