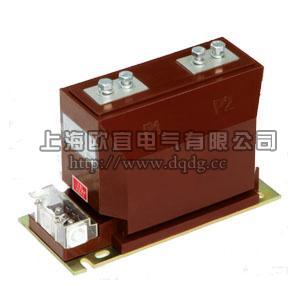

LZZBJ9-10A1电流互感器

一、概述

LZZBJ9-10A1电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

二、结构简介:

LZZBJ9-10A1系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。

三、LZZBJ9-10A1电流互感器技术参数:

1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。

LZZBJ9-10A1电流互感器 电流变比	准确级组合	准确级及额定输出		保护级		一秒热稳定电流(KA)	动稳定电流(KA)
		0.2s	0.5s	额定输出(VA)	准确级及限值系数
5/5	0.2S/0.5  0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10	10	15	10P10	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150～200/5						22.5	56.5
300～600/5						45	112.5
800～2500/5						63	157.5
3000/5						80	160

四、LZZBJ9-10A1电流互感器安装尺寸、型号含义。

产品名称：LZZBJ9-10A1电流互感器

型号：LZZBJ9-10A1G

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ9-10A1电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
