LZZB9-12/150B/2S电流互感器 LZZBJ9-12/150B/2

一、LZZB9-12/150B/2S电流互感器简介

LZZB9-12/150B/2S电流互感器系列电流互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

二、结构简介

LZZB9-12系列电流互感器为环氧树脂浇注绝缘全封闭结构，耐污染及潮湿。安装时将一次出线螺钉压紧，保证接触可靠。


三、技术参数

1、额定绝缘水平：12/42/75kV
2、LZZB9-12/150B/4S电流互感器额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求 ，测量级可为0.2S、0.5S级。

四、常规技术参数

产品型号	额定电流比(A)	级次组合	额定输出(VA)			保护级		一秒热稳定电流(KA)	动稳定电流(KA)
			0.2s	0.2s	0.5s	额定输出(VA)	准确级及准  确限值系数
AS12/150b/2S LZZBJ9-12/150B/2S LZZJB9-12/150B/4S	5/5	0.2s/10P 0.2/10P 0.5/10P	10	10	10	15	10P15	0.8	1.9
	10/5							1.5	3.8
	15/5							2.3	5.8
	20/5							3	7.5
	30/5							4.5	11.2
	40/5							6	15
	50/5							7.5	18.8
	75/5							11.5	29
	100/5							15	37.5
	150～200/5							22.5	56.5
	300～600/5							45	112.5
	800～1250/5							63	157.5

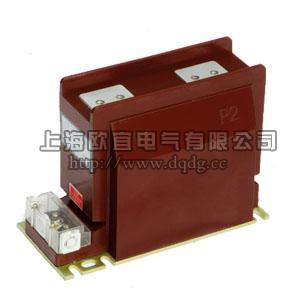

五、LZZBJ9-12/150B/2S电流互感器外形及安装尺寸

产品名称：LZZBJ9-12/150B/2S电流互感器

型号：LZZBJ9-12-150B-2S

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页LZZBJ9-12/150B/2S电流互感器的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
