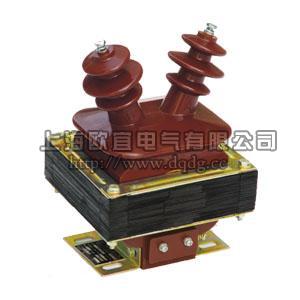

FDGE8放电线圈

一、概述

FDGE8放电线圈为环氧树脂真空浇注单相户内型产品，其适用于额定频率50hz，额定电压10KV及以下的电力系统中。与高压并联电容器组并联连接,当电容器组与系统断开后，能在5S内将电容器组上的剩余电压降至安全电压。在正常运行时，二次绕组可以做电压指示，用户如有特殊要求时，亦可带剩余电压绕组，起到继电保护作用。

二、技术参数

a、产品符合标准DL/T653-1998
b、负荷功率因数：COSΦ＝0.8(滞后)
c、额定电压比、准确级及额定二次输出、放电容量、额定绝缘水平见表
d、用户如有特殊要求，可与本公司协商后确定

型号	额定电压比	额定二次输出				放电容量kvar	额定绝缘水平
		0.2	0.5	1	6P
FDGE8/6.6√3-1.7-1	6.6/√3/0.1 6.6/√3/0.1/0.1/3	20	50	100	100	1700	7.2/32/60
FDGE8/7.2/√3-1.7-1	7.2/√3/0.1 7.2/√3/0.1/0.1/3					1700
FDGE8/11/√3-1.7-1	11/√3/0.1 11/√3/0.1/0.1/3					1700	12/42/75
FDGE8/11/√3-2.5-1						2500
FDGE8/11/√3-3.4-1						3400
FDGE8/12/√3-1.7-1	12/√3/0.1 12/√3/0.1/0.1/3					1700	12/42/75
FDGE8/12/√3-2.5-1						2500
FDGE8/12/√3-3.4-1						3400



三、FDGE8放电线圈型号含义、外形及安装尺寸、电容器（组）连接方式

产品名称：FDGE8放电线圈

型号：FDGE8

声明：这里是产品的接线图、变比、参数、精度、准确级、保护级、作用原理、外形尺寸等详细参数页面。本页FDGE8放电线圈的信息仅供参考，如有改动不另行通知。订购前请来电咨询，我们有专业人士为您选型。 另外可根据客户需求，订制非标产品。
