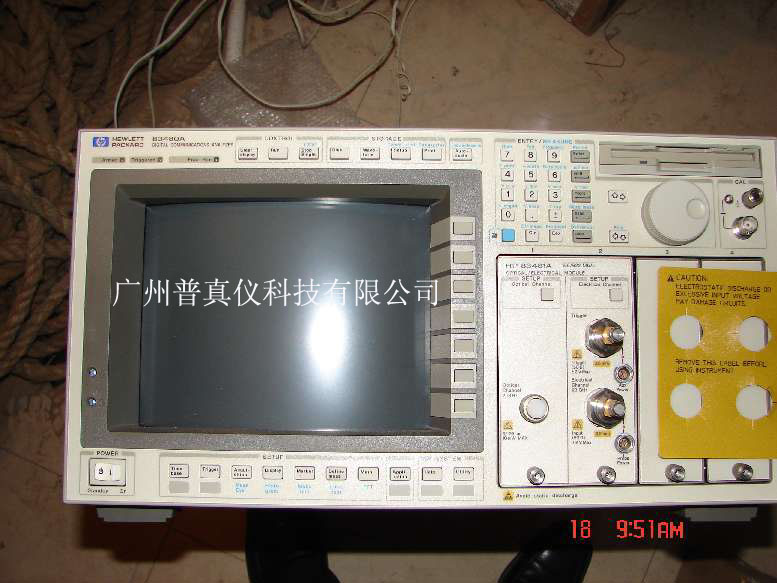

全新/二手现货供应!眼图仪  HP83480A(AGILENT  86100A/C)+HP83481A(opt040)+HP83485A(opt034)/B
各个模块的功能如下:
HP83481A  -  2.5  GHz  Optical  &  20  GHz  Elec.  Chan.  plug-in,含一个20GHZ电通道和一个155/622Mb/s可切换滤波器的2.5GHZ光通道
HP83485A  -  20  GHz  Optical  &  20  GHz  Elec.  Chan.  plug-in
HP83485B  -  10  GBit  Optical  &  40  GHz  Elec.  Chan.  plug-in
HP83487A  -  2.5  GHz  Optical  &  20  GHz  Elec.  Chan.  plug-in
适用于OC-192/STM-64高速产品设计的抖动测试技术
设计工程师对10Gbps收发器的抖动性能和电器特性的解释和测量方法不尽相同，迄今为止，对测试和测量10Gbps数字通讯收发器进行定量描述的工业标准尚未确定，短期内也难以见到这种技术规范。GTRAN  Inc.应用与开发工程经理John  Pertessis长期从事无线和光纤通讯系统的设计和测试，他全面介绍了OC-192/STM-64产品设计过程中抖动指标的定义、测试方法和影响测试结果的因素以及降低抖动的解决方案。
在测试OC-192/STM-64通讯应用系统的板级产品中，工程师面临许多挑战，比如测试10Gbps时抖动和电气特性等关键性能指标就很难。OC-192/STM-64产品的设计是否成功，取决于设计校验直到生产全过程所选用的测试方法。建立测试步骤的方法也同样重要。
Bellcore及ITU定义的抖动参数与设备级光口有关，它不限于特定的元件性能。定义虽然很简单，但在元件级的抖动参数的评估可能会很困难。下面将介绍抖动容差、抖动转移、抖动生成的定义以及从10Gbps时钟数据恢复(CDR)、多路信号分离器及多路复用器器件测得的电气测试结果。
抖动定义
抖动容差定义为CDR器件出现误码时输入数据抖动的大小。特殊情况下，接收设备的抖动容差定义为出现1dB光衰减时正弦峰-峰相位调制度。当表征CDR元件的抖动容差时，要在输入信号中加入白噪声。通过调节输入信噪比(SNR)可测量CDR的输入灵敏度。例如，设置BER=10-9时的输入SNR，再向输入信号加2dB(电功率)，然后就能够确定恢复BER=10-9所要求的峰-峰值抖动振幅。测试过程中要采用31位伪随机二进制数据流(PRBS)模式。
在OC-192的设计过程中，测量抖动转移函数也很重要。抖动转移函数定义为在给定频率处输出抖动与输入抖动的比值。输入正弦信号的抖动应与抖动容差模板所在频率上抖动容差的幅度一致，比如在400kHz频点时，输入正弦信号的抖动为1.5UIp-p(单位间隔点-点)；在4MHz频点时，输入正弦信号的抖动为0.15UIp-p。采用31位PRBS模式测试时，输入SNR电平要比输入灵敏度极限高2dB(电功率)。
