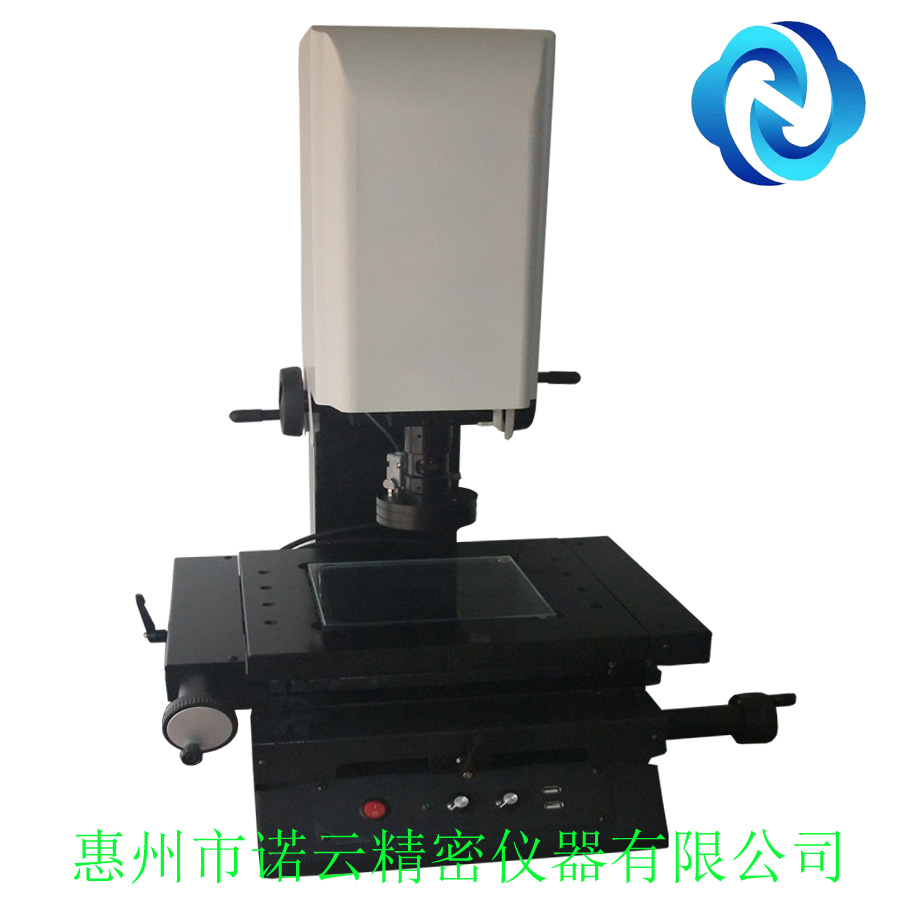

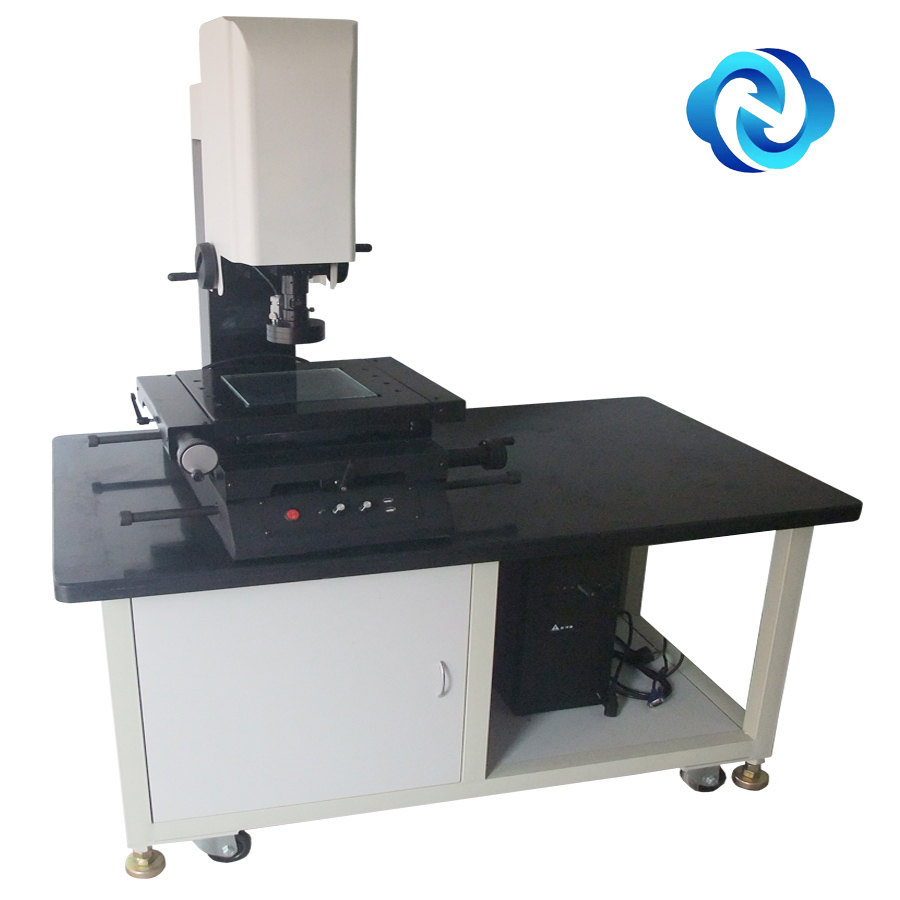

惠州二次元测量仪基本说明

影像测量仪机构特点：

高精度花岗石底座、立柱，工作台保证用于极高的稳定性及刚性。

精密无牙传动、灵敏可靠、无背隙、并可快速移动。

两层工作台设计、精密级V型导轨，保证拥有极高的机械精度。

高品质光学镜头和高分辨率CCD，确保拥有清晰的测量画面。

仪器具有多种数据处理、显示、输入、输出功能，特别是工件摆正功能非常实用；仪器备有RS-232接口，与电脑连接后，采用专门测量软件可对测量绘图形进行处理及输出。

2010惠州二次元测量仪规格参数

主机体尺寸（mm）：620*460*880

工作台面（mm）：360*260

玻璃台面（mm）：245*145

工作行程（mm）：200*100*150

工作距离(mm)：90

摄象机：彩色1/3″CCD

光栅尺数显解析度(mm)：0.001

X、Y轴线性精度：（3+L/200）μm ，Z轴测量方式：非接触式

光学目镜：1X

放大倍数：20X-180X

变焦物镜倍率：0.7X-4.5X

光源系统：LED环形超亮冷光源

机台底座、工作台和立柱材质：高精度花岗岩

载物台承重：20KG

仪器重量(kg)：180

电源：220V(用电设备要求接地)
