UC3259XA变压器综合测试仪 开关变压器综合测试机 变压器圈数测量仪 变压器测试机 变压器测量仪
简单介绍

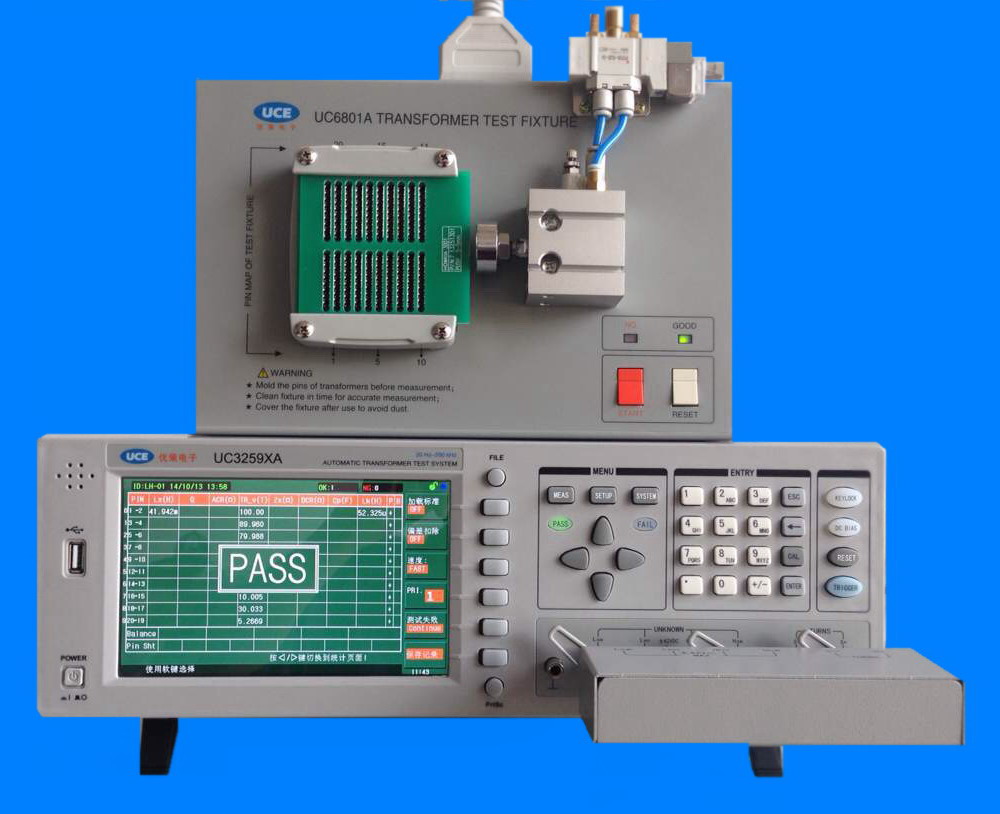

■UC3259XA变压器综合测试系统采用当前最流行的7寸800x480彩色TFT LCD显示器,使用户能更直观,更舒服的读出测试结果,它是一种高速度、高精度、高性能的变压器测试系统,可满足生产线质量保证、进货检验及实验室测量要求。
性能特点
■ 7英寸16: 9 TFT LCD显示器，分辨率800×480 RGB
■ 可选配或后加装0-1A直流偏置电流源
■ 一页显示所有测试结果，无需翻页
■ U盘直接保存测试结果，更人性方便
■ 0.05%的基本测量准确度，增加超快速测试模式(150次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
■ 内建比较器, 10档分选及档计数功能
■ 内部100组设定文件保存或调用，U盘无限扩展测试文件保存或调用
■ 可选±10V（±100mA）及1 A内部直流偏置源
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘可支持格式FAT16, FAT32文件系统
■ 标配RS232C、HANDLER、USB HOST，可选GPIB、LAN接口
技术参数
测试频率
UC3259XA 20 Hz－200 kHz，10mHz分辨率
变压器测试参数
圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路; LED测试
基本测量准确度
LCRZ
0.05%
DCR、圈数比
0.1％
等效电路
串联, 并联
数学功能
绝对值偏差, 百分比偏差
量程方式
自动, 保持, 手动选择
触发方式
内部, 手动, 外部, 总线
测量速度（≥1kHz）
超快速:150次/秒,快速: 90次/秒, 中速: 12次/秒, 慢速: 3次/秒
比3259速快3倍，比3250开5倍，标配连接自动测试机端口
平均次数
1—255
延时时间
0—60s, 以1ms步进
校准功能
开路/ 短路/ 负载
测试端配置
五端
显示方式
直读，Δ，Δ%，V/I（被测电压/电流监视）
测试信号
输出阻抗
30 Ω, 100 Ω, 10 /100, 10 /CC可选择
测试信号电平
正常：5 mV－2 V 准确度：10%，1 mV步进
恒电平：10 mV－1 V 准确度：5%，1 mV步进
直流偏置源
内部
0V，1.5V，2V，准确度：1%
选配
UC6802A：±10V（±100mA）直流偏置电流
UC6802B：0-1A直流偏置电流源
显示范围
|Z|, R, X
0.01mΩ — 99.9999 MΩ
DCR
0.01 mΩ — 99.9999 MΩ
圈数比显示范围
1:0.001-1000:1
|Y|, G, B
0.00001μS — 99.9999 S
C
0.00001 pF — 9.9999 F
L
0.00001 μH — 9999.99 H
D
0.00001 — 9.9999
Q
0.00001 — 9999.9
θ (DEG)
-179.999o — 179.999
θ (RAD)
-3.14159 — 3.14159
其他
存储器
100组内部存储，U盘无限扩展
接口
标配RS232C、HANDLER、USB HOST、可选GPIB、LAN接口
07
04
2022
UC3259XA变压器综合测试仪 开关变压器综合测试机 变压器圈数测量仪 变压器测试机 变压器测量仪
来源:[广州市蓝河电子设备有限公司]
联系人：郑先生
手机：13928721700
电话：020-34772021
传真：020-39925209
QQ：542029956
Email：gzzydz@qq.com
地址：广东省广州市广州市番禺区钟村街钟四工业区易事达商务大厦3A18室
品牌：蓝河
价格：2000.00
元/台
供应地：广东省广州市
产品型号：3259XA
