3259XB高频/网络变压器测试机 变压器圈数测试仪 变压器检测仪 变压器测试系统 变压器漏感测试机
简单介绍

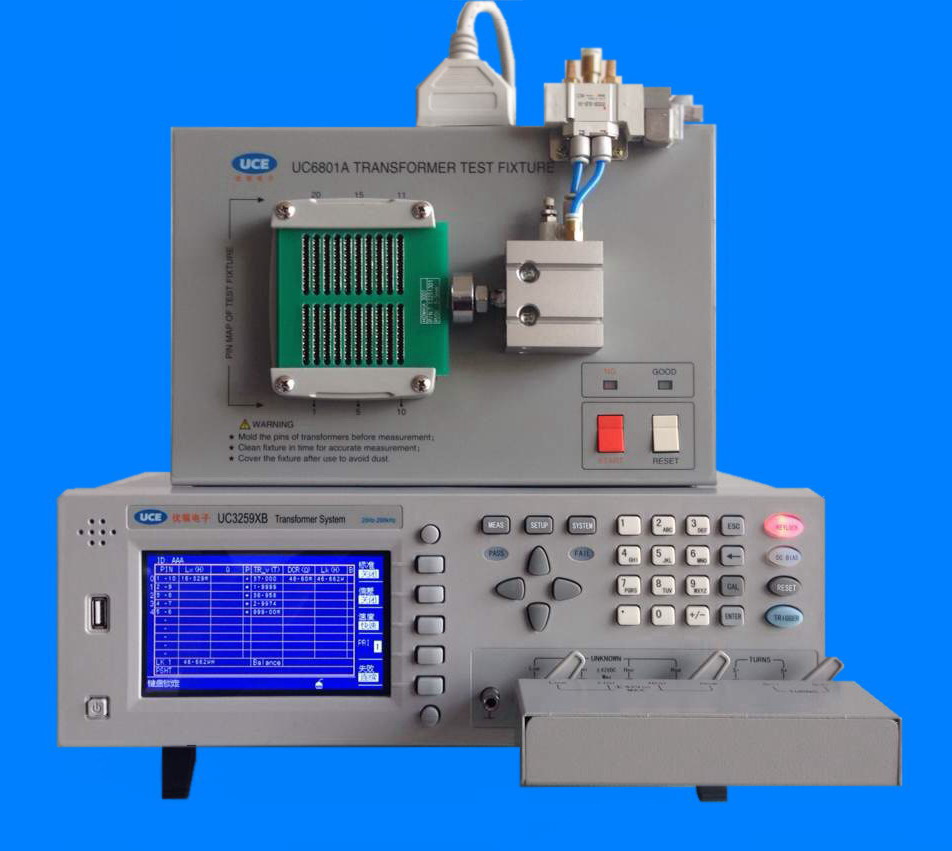

■UC3259XB是一款用于对各种电子变压器件进行检验的多功能变压器测试系统,采用当前最流行的5寸LCD显示器，使用户能更直观，更舒服的读出测试结果,它是一种高速度、高精度、高性能的变压器测试系统，可满足生产线质量保证、进货检验及实验室测量要求。
性能特点
■ 5英寸LCD显示器
■ U盘直接保存测试结果，更人性方便
■ 20Hz—200kHz测试频率, 分辨率10 mHz
■ 0.05%的基本测量准确度，测试速度快(75次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω, 10 /100, 10 /CC四种不同信号源输出阻抗
■ 内建比较器, 10档分选及档计数功能
■ 内部100组设定文件保存或调用，U盘500组测试文件保存或调用
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘可支持格式FAT16, FAT32文件系统
■ 标配RS232C、HANDLER、USB HOST、耳机接口，可选GPIB、LAN接口
技术参数
产品型号
UC3259XB
20Pin变压器扫描测试系统
测量准确度
LCRZ
0.05%
DCR、圈数比
0.1%
校准条件
预热时间：≥ 30分钟； 环境温度：23±5°C
信号电压：0.3Vrms - 1Vrms
清“0”：OPEN、SHORT后； 测试电缆长度：0 m
测试信号频率
UC3259XB
50HZ-200KHZ
最小分辨率0.5mHZ, 准确度：0.01%
信号源输出阻抗
10Ω、30Ω、100Ω可选， ±2% @1kHz
AC测试电平
正常
5mV-10Vrms
UC3259XB变压器综合测试仪不可加偏流
50μA-100mArms
恒定电平
10mV-5Vrms
100μA-50mArms
变压器测试参数
圈数比, 圈数, 相位, 电感, 电容, 漏感, 品质因数, 交流电阻, 直流电阻, 平衡, 引脚短路;
Turn Ratio, Turns, Phase, L, C, Lk, Q, ACR, DCR, Balance, Pin Short
LCR数字电桥测试参数
Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Turn-Ratio, Phase, Lk
DCR显示范围
0.00001 Ω－999.999 MΩ
圈数比显示范围
1:0.001-1000:1
LCR参数显示范围
|Z|, R, X 0.00001Ω — 99.9999MΩ
|Y|, G, B 0.00001μs — 99.9999s
C 0.00001pF — 9.99999F
L 0.00001μH — 99.9999kH
D 0.00001 — 9.99999
Q 0.00001 — 99999.9
θ(DEG) -179.999o — 179.999o
θ(RAD) -3.14159 — 3.14159
Δ% -999.999% — 999.999%
测量速度(≥10 kHz)
快速: 60次/秒（13ms）,中速:11次/秒（90 ms）慢速：2.7次/秒（370 ms）
比3259速快3倍，比3250开5倍，标配连接自动测试机端口
等效电路
串联, 并联
量程方式
自动, 保持
触发方式
内部, 手动, 外部, 总线
平均次数
1－255
校准功能
开路, 短路, 负载
07
04
2022
3259XB高频/网络变压器测试机 变压器圈数测试仪 变压器检测仪 变压器测试系统 变压器漏感测试机
来源:[广州市蓝河电子设备有限公司]
联系人：郑先生
手机：13928721700
电话：020-34772021
传真：020-39925209
QQ：542029956
Email：gzzydz@qq.com
地址：广东省广州市广州市番禺区钟村街钟四工业区易事达商务大厦3A18室
品牌：蓝河
价格：2000.00
元/台
供应地：广东省广州市
产品型号：3259XB
