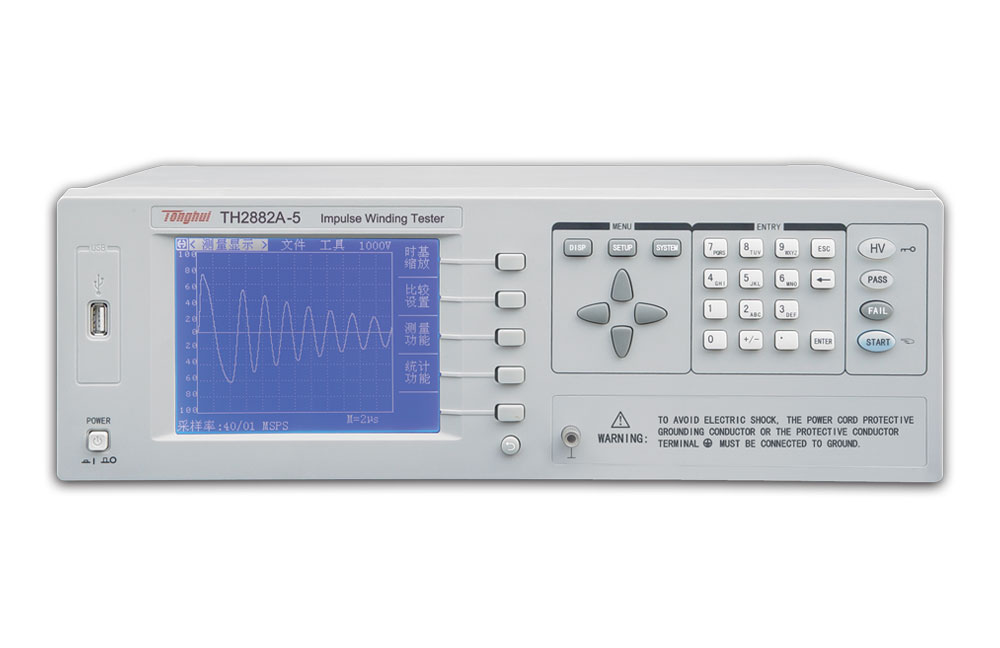

同惠TH2882A-5线圈层间高压测试仪 匝间绝缘检测仪
简单介绍
■线圈类产品（如变压器、电机等）由于绕线材料、磁性材料、骨架、加工工艺等因素的影响会产生线圈层间、匝间及引脚间等绝缘性能的降低。
性能特点
■中英文操作界面
■四种波形比较方法
■最大40MSPS采样率
■可编程的多种触发方式
■电压、时间和频率测量功能
■USB盘可存储500组标准波形
■快速判断线圈绝缘性能：速度达5.5次/秒
■Handler, RS-232C, USB host,GPIB(选件) 接口
■低电感量：小至10μH ；低能量测试：线圈无损伤
技术参数
型号
TH2882A-5
输出脉冲电压
500V-5000V±5%, 100V 步进
电压控制方式
正常：编程设定测试端开路时电压恒定：电压自动控制
不受绕线阻抗影响
测试范围
单相
脉冲能量
≤250milli-焦耳
电感量测试范围
≥20μH
显示器
320×240点LCD屏幕，240×200点波形显示
显示内容
设定参数，标准与被测波形，测量与比较结果
波形采样
最大40 MSPS采样率，8位，960点
输入阻抗
10MΩ(电阻分压器)
测量速度
单相
5.5次/秒（波形显示OFF）,3.3次/秒（波形显示ON）
显示波形测量
电压，时间，频率
触发方式
内部/手动（脚控）/外部/总线
比较方式
面积比较，面积差比较，电晕放电，相位差比较
重复精度
±1%
判别输出
PASS/FAIL 显示，报警
存储器
仪器内部可存储60组标准波形USB盘可存储500组标准波形
接口
HANDLER,RS232C,GPIB(选件)，
07
04
2022
同惠TH2882A-5线圈层间高压测试仪 匝间绝缘检测仪 匝间耐压测试仪 层间耐压测试机 层间耐压绝缘测量
来源:[广州市蓝河电子设备有限公司]
联系人：郑先生
手机：13928721700
电话：020-34772021
传真：020-39925209
QQ：542029956
Email：gzzydz@qq.com
地址：广东省广州市广州市番禺区钟村街钟四工业区易事达商务大厦3A18室
品牌：同惠
价格：1000.00
元/台
供应地：广东省广州市
产品型号：TH2882A-5
