虹润推出电压输入检测端隔离栅

单双输入，单双输出
输出信号类型需指定
输出信号为模拟量信号、RS-485信号或开关量信号

概述

    本产品将来自危险区的电压信号转换成电压、电流、RS485信号或开关量信号，从危险区隔离传送到安全区，该产品需独立供电，输入/输出/电源三隔离。可用在电压信号输出设备。

安全认证

证书号 CNEx11.0455 防爆标志 【Exia】IIC(国家级仪器仪表防爆安全监督检验站认证) 认证参数   端子 8-7、11-10 最大允许电压 Um=250V 电压 Uo=13.65V 电流 Io=9mA 功率 Po=31mW 电容 Co=0.5μF 电感 Lo=150mH

技术参数

电源
额定工作电压范围	DC24V±10%
功耗	RS-485输出：≤0.7W 模拟量输出：≤1.4W(单路)，≤1.8W(双路) 开关量输出：≤1.4W
危险侧
输入信号类型	0～5V，1～5V，0～5V开方，1～5开方 (订货时确定或配置编程自行编程)
输入阻抗	≥510KΩ
安全侧
输出信号类型	模拟量输出，RS-485信号输出，开关量输出
输出负载特性	电流输出时：RL≤500Ω，电压输出时：RL≥250KΩ
RS485信号输出	传输延时≤10μs，信号传输率≤9.6kbps
开关量输出	继电器输出驱动能力：125VAC/0.6A，30VDC/2A 继电器响应时间：＜5ms 晶体管集电极输出：高电平VCC(≤30V)，低电平≤2.5V 晶体管发射极输出：高电平VCC-2.5V，低电平≤0.5V
测量精度	0.2%FS±1字
绝缘强度
本安端与非本安端	2500V，a.c;1min
环境条件
环境温度	0～50℃
环境湿度	5%～95%RH（非结露）
标准
电磁兼容性	符合GB/T18268工业设备应用要求

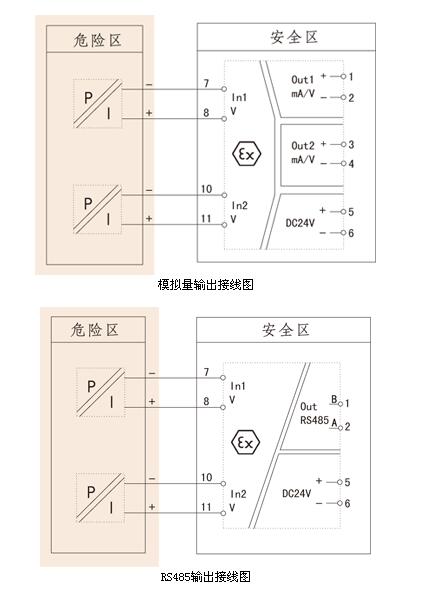

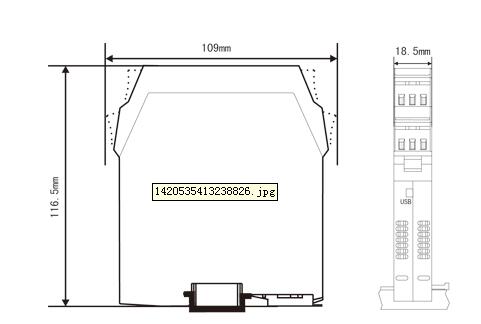

 仪表选型

					7		8		9		10
电压输入检测端隔离栅                                   NHR-A31				-	□	/	□	-	□	/	□
位	规格		注释		| | | ↓ □	/	| | | ↓ □		| | | | | | | | | | | | | ↓ □	/	| | | | | | | | | | | | | ↓ □
7/8	<输入>
	输入I/输入II (从列表中选择代码)
	代码	类型
	X	无输入（仅限于第II路）
	28	0-5V
	29	1-5V
	34	0-5V开方
	35	1-5V开方
9/10	<输出>
	输出I/输出II (从列表中选择代码)
	代码	类型
	X	无输出（仅限于第II路）
	0	4-20mA	模拟量输出
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	5	0-10V（不可切换）
	D1	RS485输出（仅限于第I路）	485输出
	K1	继电路接点	开关量输出
	K2	晶体管

    注：仪表带两路输出时，有三种模式可选：
        a、模拟量输出+模拟量输出
        b、485输出+模拟量输出
        c、开关量输出+开关量输出
    型号举例：NHR-A31-29/29-0/0
    电压输入检测端隔离栅，两路输入信号为：1-5V，两路输出信号为：4-20mA。
