概述：

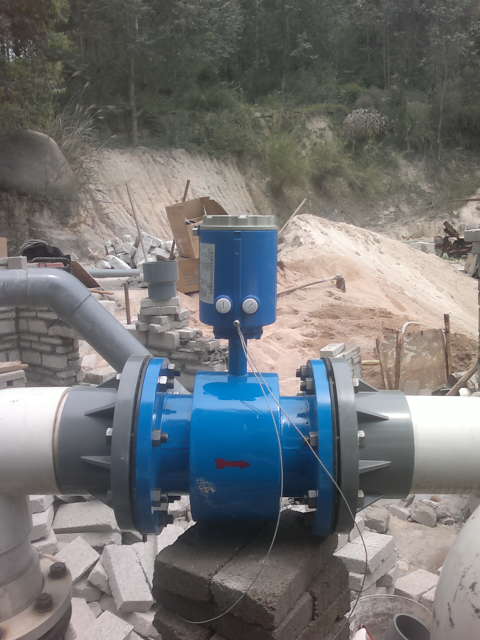

    污水处理厂专用流量计系列电磁流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总裁，属国内首创，技术达到国内最优水平。电磁流量计（污水处理厂专用流量计）在满足现场显示的同时，还可以输出4-20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

工作原理：

电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离，如图所示。

1.传感器最重要的部件－线圈作最优化的设计，并通过最严格的实流试验，切实保证产品的测量精度

2.信号电极作彻底的静电屏蔽处理，保证小信号不会受线圈的干扰，保证低流速的测量精度

3.线圈与外界作隔离处理，保证线圈长期的绝缘强度，也就保证传感器的长期测量精度

4.传感器所有的焊接工艺都采用氩弧焊工艺，虽然成本较高，但能保证焊接的可靠性（焊接是传感器的最主要的生产工艺），特别是安装线圈后的最后一道焊接工序，用氩弧焊工艺能保证已安装的线圈不被损伤

5.采用接地电极结构，形成一个平衡电极平面，保证整个测量平均速度的过程都被限制在平衡电极平面之内进行，能很好的消除电气噪声干扰，提供精确的测量结果

6.采用定制的双层屏蔽电缆

7.可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低

8.特殊介质测量（如浆液）采用高频励磁，消除杂波干扰

9.采用16位嵌入式微处理器，运算速度快，精度高

10.全数字处理，抗干扰能力强，测量可靠，精度高

11.超低EMI开关电源，适用电源电压变化范围大，抗EMC性能好

12.用单块电路板完成所有功能设计，采用SMD器件和表面帖装SMT）技术，电路可靠性高

13.高清晰度背光中文LCD显示，显示累积流量、瞬时流量、流速、流量百分比等

14.菜单操作，使用方便，操作简单，易学易懂

15.双向测量系统，内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量

16.具有自检与自诊断功能，并在屏幕上显示

17.独特的防雷设计

公称通径系列　DN（mm）

管道式四氟衬里：10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600

管道式橡胶衬里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.

流动方向：正、反净流量。量程比：150：1.重复性误差：测量值的±0.1%

精确等级：0.5级、1.0级（管道式）

被测介质温度：普通橡胶衬里：-20?＋60℃

高温橡胶衬里：-20?＋90℃

聚四氟乙烯衬里：-30?＋100℃

高温型四氟衬里：-30?＋180℃。

额定工作压力：管道式：DN6?DN80≤1.6Mpa，DN100?DN250≤1.0Mpa，DN300?DN1200≤0.6Mpa.

流量测量范围：流量测量范围对应流速范围是0.1?15m/s

电导率范围：被测流体电导率≥5us/cm（一体式），大多数以水为成分的介质，其电导率在　200?800μs/cm范围内，均可选用电磁流量计来测量其流量。

电流输出：0?10mA时，负载电阻为　0?1.5kΩ；4?20mA时，负载电阻为　0?750kΩ

数字频率输出：输出频率上限可在　1?5000Hz　内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V　导通时集电极最大电流为　250mA.

供电电源：85?265V，45?63Hz.

直管段长度：管道式：上游≥5DN，下游≥2DN.

连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合　GB11988的规定。

防爆标志：mdIIBT4.

环境温度：-25?60℃

相对湿度：5%?95%

消耗总功率：小于20瓦。

污水处理厂专用流量计选型表：

型号 通经（mm） 流量范围（m3/h） 口径（mm） 口径（mm） 流量范围（m3/h）

LDE15 DN15 0.32-6.36       LDE/LCD450 DN450 286.13-5722.65

LDE20 DN20 0.57-11.30     LDE/LCD500 DN500 353.25-7065.00

LDE25 DN25 0.88-17.66     LDE/LCD600 DN600 508.68-10173.60

LDE32 DN32 1.45-28.94     LDE/LCD700 DN700 692.37-13847.40

LDE40 DN40 2.26-45.22     LDE/LCD800 DN800 904.32-18086.40

LDE50 DN50 3.53-70.65     LDE/LCD900 DN900 1144.53-22890.60

LDE65 DN65 5.97-119.40   LDE/LCD1000 DN1000 1413.00-28260.00

LDE80 DN80 9.04-180.86           LDE/LCD1200 DN1200 2034.72-40694.40

LDE100 DN100 14.13-282.60      LDE/LCD1400 DN1400 2769.48-55389.60

LDE125 DN125 22.08-441.56      LDE/LCD1600 DN1600 3617.28-72345.60

LDE150 DN150 31.79-635.85      LDE/LCD1800 DN1800 4578.12-91562.40

LDE/LCD200 DN200 56.52-1130.40      LDE/LCD2000 DN2000 5652.00-113040.00

LDE/LCD250 DN250 88.31-1766.25      LDE/LCD2200 DN2200 6838.92-136778.40

LDE/LCD300 DN300 127.17-2543.40    LDE/LCD2400 DN2400 8138.88-162777.60

LDE/LCD350 DN350 173.09-3461.85    LDE/LCD2600 DN2600 9551.88-191037.60

LDE/LCD400 DN400 226.08-4521.60

    代号 电极材料

K1 316L

K2 HB

K3 HC

K4 钛

K5 钽

K6 铂合金

K7 不锈钢涂覆碳化钨

  代号 内衬材料

C1 聚四氟乙烯F4
