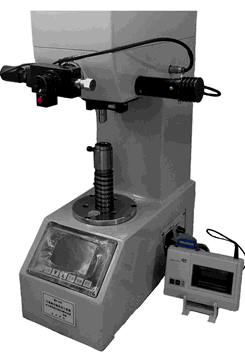

数显小负荷维氏硬度计详细介绍

型号：HV-5

一、HV-5数显小负荷维氏硬度计用途和使用范围

HV-5型数显小负荷维氏硬度计是我公司在老产品HV-5型小负荷维氏硬度计的基础上开发的更为方便用户使用的新型硬度计。可以自动进行压痕对角线数据采集，自动计算硬度结果。它的试验力级数是按照国际标准ISO／DIS146《金属材料硬度试验维氏硬度计的校验》中关于小负荷维氏硬度计试验力的规定而设计制造的。可用于测定黑色金属(不包括铸铁)及有色金属的维氏硬度。由于该机的试验力较小，压痕测量装置的测试精度高，特别适用于测定薄小零件及表面镀层的维氏硬度。本硬度计的数显测量系统除了一般数显硬度计具有的自动加卸试验力，硬度值自动显示、转换、打印等功能外，还具有正常关机后测微计零位自动记忆功能，使硬度计的使用更为方便、迅速。

    该机适用于机械、冶金、国防、科研及大专院校等部门的热处理车间及试验室进行维氏硬度试验，也可供计量部门作为标准维氏硬度计使用。

二、HV-5数显小负荷维氏硬度计主要技术参数

1、试验力：(共八级)

1.961N(O.2kgf)、 2.942N(0.3kgf)、 4.903N(0.5kgf)、9.807N(1.0kgf)、

19.61N(2.0kgf)、 24.52N(2.5kgf)、29.42N(3.0kgf)、 49.03N(5.0kgf)。

2、测量显微镜：

物镜： 10X、40X；  目镜：12.5X；

总放大倍率：125X、500X。

3、测量范围：10X物镜200---800μm；  40X物镜0---200μm。

4、最小分度值：10X物镜--- 1μm；40X物镜---0.25μm。

5、金刚石压头：相对面夹角：136o；  横刃：不大于1μm。

6、试件最大高度： 130mm。

7、压痕中心至机壁距离：100mm。

8、电源电压：交流220V。

9、外型尺寸：410X200X620mm( 长×宽×高)。

10、重量： 约50kg。

三、HV-5数显小负荷维氏硬度计结构简述

本硬度计由机身、试台升降机构、变荷机构、加卸试验力机构及光学测量装置、电器控制部分等组成，见(图1)。

                       图1、结构简图

电源线   2、控制电路板   3、机身   4、控制面板   5、开关电源   6、水平泡   7、丝杠护套 8、座标试台   9、金刚石压头   10、40X物镜   11、聚光镜部件   12、数显测微计   13、上盖  14、变荷手轮   15、转动头手把   16、转动头   17、10X物镜   18、升降手轮   19、水平调整螺钉  20、升降丝杠   21、紧定螺钉   22、包装顶块    23、压头主轴    24、砝码轴    25、砝码筒  26、砝码（一套六个）   27、砝码筒盖   28、砝码架固定螺钉。
