智能电磁流量计技术参数
公称通径（mm）
（特殊规格可定制）
管道式四氟衬里：DN10～DN1200
管道式橡胶衬里：DN40～DN1200
流动方向：
正，反，净流量
量程比：
150：1
重复性误差：
测量值的±0.1%
精度等级：
管道式：0.5级，1.0级
被测介质温度：
普通橡胶衬里：－20～＋60℃
高温橡胶衬里：－20～＋90℃
聚四氟乙稀衬里：－30～＋100℃
高温型四氟衬里：－20～＋180℃
额定工作压力：
（高压可定制）
DN6－DN80：≤1.6MPa
DN100－DN250：≤1.0MPa
DN300－DN1200：≤0.6MPa
流速范围：
0.1－15m/s
电导率范围：
被测流体电导率≥5μs/cm
电流输出：
负载电阻
0～10mA：0～1.5kΩ
4～20mA：0～750 kΩ
数字频率输出：
输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA
供电电源：
AC220V、DC24V或3.6V电池
要求直管段长度
上游≥5DN，下游≥2DN
连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级：
mdIIBT4
防护等级：
IP65，特殊订制最高可达IP68
环境温度：
－25～＋60℃
相对温度：
5%～95%
消耗总功率：
小于20W
型号
说明
HRTLDE —
□
□
-□
□
□
□
□
□
-□
通径
10-2200mm
组合
S
一体型
L
分体型
电极材料
M
不锈钢
T
Ti（钛）
D
Ta（钽）
H
哈氏合金
P
Pt铂
N
Ni镍
输出方式
0
无输出
1
4-20mA/1-5KHz
2
4-20mA
衬里材料
X
橡胶
F
聚四氟乙烯
P
聚乙烯
J
聚氨酯橡胶
就地显示
0
无就地显示
1
就地显示
通讯方式
0
无通讯
1
RS485
2
RS232
3
Mobdus
4
Hart
接地
0
无接地环
1
有接地环
2
有接地电极
上限流量
（n）
上限流量（量程）m3/h
N-LDE-80/24V
02
25
2023
N-LDE-80/24V流量计厂家 流量计价格 N-LDE-厂家
来源:[淮安市瑞泰仪表有限公司]
联系人：王先生
手机：15601403949
电话：0517-83308431
传真：0517-86856181
QQ：3088185702
Email：3088185702@qq.com
地址：江苏省淮安市金湖县金湖县
品牌：淮安瑞泰
价格：面议
元/台
供应地：江苏省淮安市
产品型号：N-LDE-80/24V

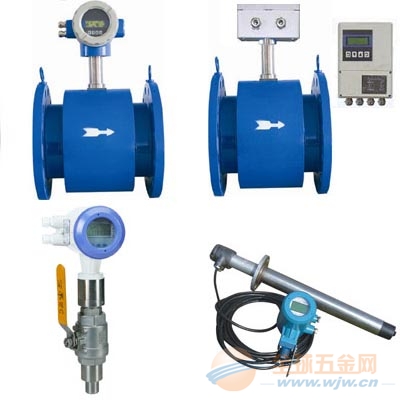

电磁流量计就显示方式分为：分体型电磁流量计，一体型电磁流量计。系列公称通径DN15～DN3000。
分体型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线，属国内首创，技术达到国内领先水平。
分体型电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
分体型电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。
一体型电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。
1．电磁流量计没有可动部件，也没有阻流件，不会引起压力损失，同时也不会引起磨损，阻塞等问题。
2．电磁流量计是一体积流量测量仪表，在测量过程中不受被测介质的温度、粘度、密度以及导电率（在一定范围内）的影响。
3．电磁流量计的量程范围宽，可达1：100。此外，电磁流量计只与被测介质的平均流速成正比，而与轴对称的流动状态（层流或紊流）无关。
4．电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，而且线性好，因此可以将测量信号直接用转换器线性的转换成标准信号输出。LD-T型可就地指示，LD型可远距离传送。
电磁流量计简单说是由流量传感器和变送器组成的。
流量传感器是把流过管道内的导电液体的体积流量转换为线性电信号。其转换原理就是著名的法拉第电磁感应定律，即导体通过磁场，切割电磁线，产生电动势。流量传感器的磁场是通过励磁实现的，分直流励磁、交流励磁和低频方波励磁。大多流量传感器采用低频方波励磁。
变送器是由励磁电路、信号滤波放大电路、A/D采样电路、微处理器电路、D/A电路、变送电路等组成。
电磁流量计的安装要求是一定要安装在管路的最低点或者管路的垂直段，但是一定是在满管的情况下，对直管段要求是前5D后3D，这样才能保证电磁流量计的使用和对精度的要求。
智能型电磁流量计是老式模拟的电磁流量计的更新换代产品，智能型电磁流量计不仅可以带4~20mA输出，还可以带RS485或者RS232通讯协议，可以直接与计算机联网，便于远程监控和操作。
