孔板流量计工作原理
孔板流量计，通过在管道中插入一块开有小孔的节流元件来限制流动。孔板通常被称为一次元件。
为了测量流体流动时产生的差压，在孔板的上下游开有压力感应孔，压力感应孔与二次仪表（差压变送器）相连。差压变送器产生的信号可以输出至流量显示仪，或者与温度和压力信号一起输入流量计算机，这样可以对流体的密度进行补偿。
对于计量蒸汽的水平管道，水（冷凝水）可能会在孔板的上游积聚。为了防止这一现象，孔板的底部可以开一个排水小孔。当然，当孔板的外形确定后，在计算流量时，必须考虑排水小孔的影响。
充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。 在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：
一体化孔板流量计
02
25
2023

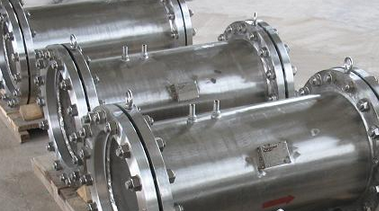

孔板流量计DN50 压力0.3兆帕 300度 带温压补偿 HRTLG-50 一体化孔板什么价 不锈钢孔板价格
来源:[淮安市瑞泰仪表有限公司]
联系人：王先生
手机：15601403949
电话：0517-83308431
传真：0517-86856181
QQ：3088185702
Email：3088185702@qq.com
地址：江苏省淮安市金湖县金湖县
品牌：淮安瑞泰
价格：面议
元/台
供应地：江苏省淮安市
产品型号：HRTLG-50
流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测。
孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
孔板流量计可测量管道中各种流体的流量，可测量的介质有液体、气体、蒸汽，被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。
孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4-20ma.DC模拟信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量
孔板流量计要送热风，热风炉离高炉一般比较近，且弯头较多。过去曾使用标准孔板，因直管段不够长而误差较大。本仪表因为有均压环和多个取压口，需要2D长的直管段即可。安装在热风炉送风管上之后，应用情况非常满意，已经有三十几座热风炉装上了环形孔板流量计，运行3年多没有故障。
节流装置组成
节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
连接法兰（国家标准、各种标准及其它设计部门的法兰）紧固件。
型号
说 明
HRT- LG
节流装置（一体化孔板流量计）
代号
按其结构特征的两大基本分类
K
孔板
P
喷嘴等
代号
公称压力（105Pa）
2.5
2.5
10
10
16
16
25
25
64
64
100
100
200
200
代号
口径(mm)
15～1200
15～1200mm
代号
按其结构形式细分
H
标准孔板（环室）
Y
标准孔板（法兰）
K
标准孔板（钻孔）
I
ISA 1932喷嘴
L
长径喷嘴
W
文丘利喷嘴
G
经典文丘利管
S
双重孔板
Q
圆缺孔板
Z
锥形入口孔板
R
1/4圆孔板
P
偏心孔板
N
整体（内藏）孔板
X
楔形孔板
T
不在上述之列的特殊节流装置
代号
介质
1
液体
2
气体
3
蒸汽
4
高温液体
代号
补偿形式
N
不带压力、温度补偿
P
带压力补偿输出
T
带温度补偿输出
Q
带压力、温度补偿输出
代号
变送器差压量程范围
0
微差压量程
1
低差压量程
2
中差压量程
3
高差压量程
代号
是否带现场显示
W
节流装置传感器
X
智能节流装置（流量计）
