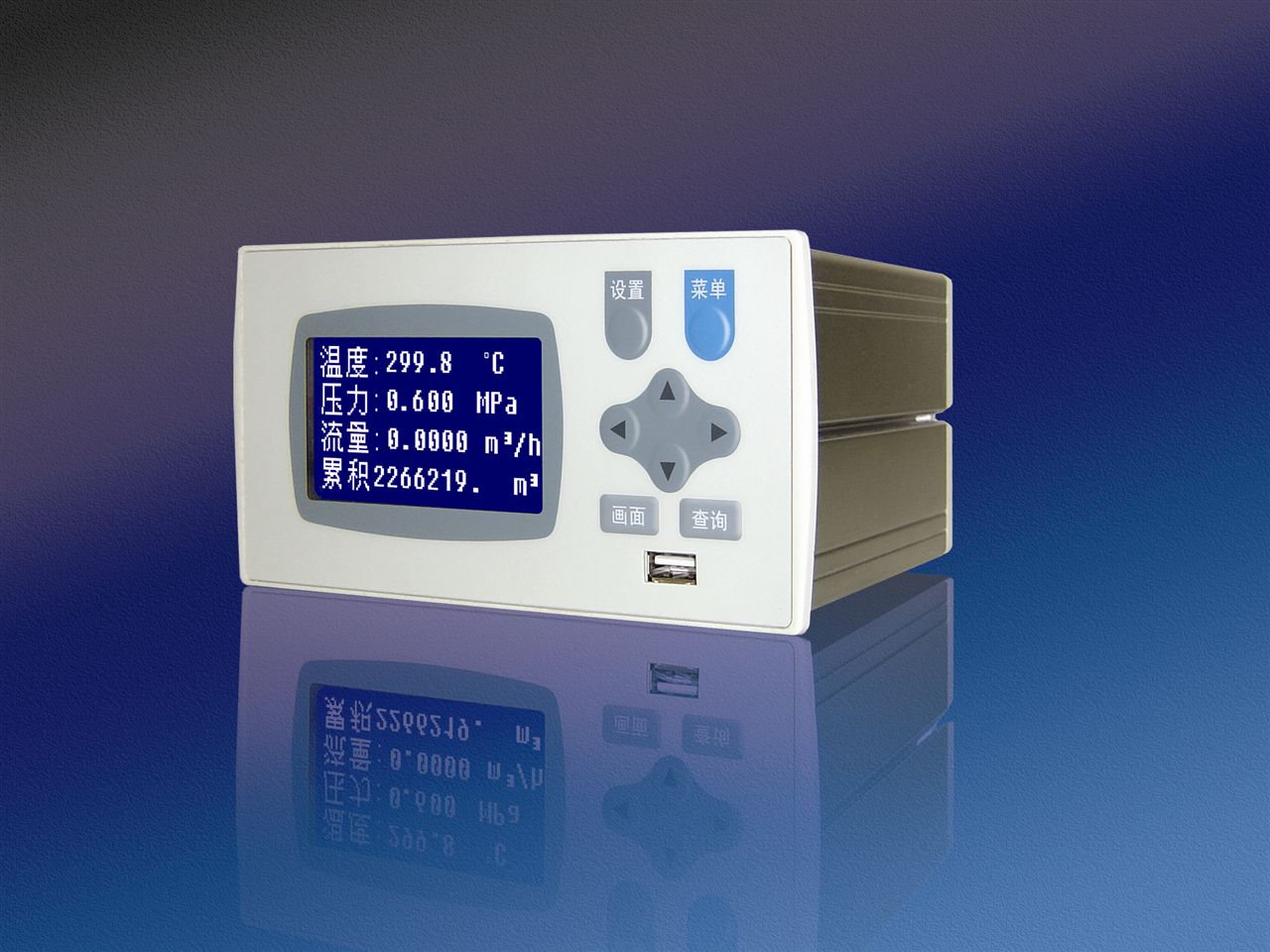

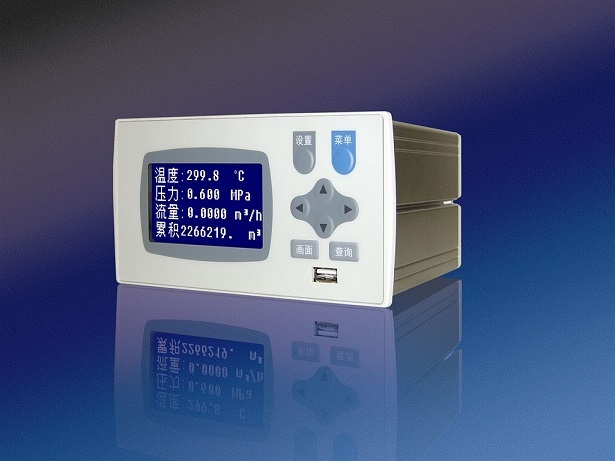

XSR10R无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
咨询电话 020-85628522、 85550363广州迪川仪器仪表有限公司
XSR10R无纸记录仪选型表:
内容
选型代码及说明
XSR10R/
外形尺寸
A-
160(W)×80(H)×150(L)
面板形式
H
横式
通道数
1
1通道仪表
2
2通道仪表
3
3通道仪表
4
4通道仪表
顺序表示第1,2,3,4通道的输入信号(其它输入信号,订货时说明)
E
E
E
E
热电偶K、S、R、B、N、E、J、T
R
R
R
R
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
I
I
I
I
直流电流（4~20）mA、（0~10）mA或（0~20）mA
V
V
V
V
直流电压（0~5）V、（1~5）V
M
M
M
M
直流MV（订货注明范围）
L
L
L
L
远传压力表
报警点数量(注1)
T□
T0：无报警T1~T4:1~4点报警
变送输出
A0
无输出
A1
电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2
电压输出（0~5）V、（1~5）V
A3
电压输出（0~10）V
A4
其它输出
外供电源
B0
无外供电源
B1
外供24VDC，误差小于±5％,50mA
B2
外供12VDC，误差小于±5％,50mA
B3
外供精密电压源，误差小于±0.2%，40mA
B4
外供精密电流源，误差小于±0.2%，0.1-10mA
通讯接口
S0
无通讯接口
S1
RS-232接口
S2
RS-485接口
仪表电源
V0
220VAC
V1
24VDC
V2
12VDC
V3
其他
USB转储接口
USB
不带可省略
打印功能
P
不带可省略
液晶颜色
B
蓝底白字
Y
黄底黑字
非标准功能
N
不带可省略
XSR10R无纸记录仪技术规格:
?采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
?独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。
4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。
具备USB接口，可随时将记录的历史数据转存到U盘上。
良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
通过ISO9001:2000质量管理体系认证。
产品获得权威机构电磁兼容(EMC)检验证书。
(独立供电,全隔离,12位D/A,误差小于±0.2％)
双变送则同时写两个代码
(独立供电,全隔离,2400~19.2K,
仪表地址0~99,应答延迟小于500μs)
1.输入
显示范围：-9999~9999，小数点位置可设定
显示分辨力：1/20000
输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，其中
电压：1~5VDC，0~5VDC可通过设定选择
电流：4~20mA，0~10mA，0~20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
基本误差：小于±0.2%
测量分辨力：1/60000，16位A/D转换器
测量控制周期：每通道0.2秒
2.记录
记录容量：4MBit
记录间隔：1秒~59分59秒任意设定，可选择循环和非循环记录
记录时间：记录时间的长短和记录间隔、输入通道数有关，计算公式如下：
记录天数=72×记录间隔（秒）/通道数
由此可以算出记录最短时间为18小时，最长时间为29年
3.报警
10种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220VAC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA
4.变送
光电隔离4~20mA，0~10mA，0~20mA直流电流输出，通过设定选择。负载能力大于600Ω
1~5V，0~5V，0~10V直流电压输出，需订货时注明
输出分辨力：1/4000，误差小于±0.2%（订货时注明）
5.通信接口
光电隔离
RS232、RS485标准，在订货时注明
仪表地址0~99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟：
以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
?配套测试软件，提供组态软件和应用软件技术支持
6.外供
?最多可配置两组外供电源
?普通电源：用于给变送器供电，输出值与标称值的误差小于±5%，
负载能力大于50mA
?精密电源：用于给压力传感器等供电，输出值与标称值的
误差小于0.2%，负载能力大于40mA
7.电源
220V供电的仪表：85V~265V，功耗小于10VA
24VDC，12VDC，5VDC或其它规格，需在订货时注明
接口
兼容USB1.1协议的U盘
9.其他性能指标
工作环境：0℃~50℃，湿度低于90%（宽温范围的仪表需在订货时注明）
电磁兼容：
IEC61000-4-2（静电放电），III级；
IEC61000-4-4（电快速瞬变脉冲群），IV级；
IEC61000-4-5（浪涌），III级；
IEC61000-4-8（工频磁场），V级；
IEC61000-4-9（脉冲磁场），IV级；
IEC61000-4-12（振荡波），III级
